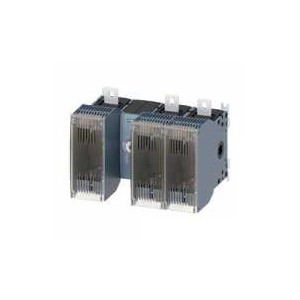

帶熔斷器的負載隔離開關 400A,組件 4,3 極 用于 NH 熔斷器尺寸 1 和 2 中心前面驅動 基礎設備 無手柄 扁形連接 | ||
版本 | ||
產品品牌名稱 | SENTRON | |
產品的規格 | 帶熔斷器式熔斷器式隔離開關 3KF | |
產品變型 | 3KF NH | |
操作元件的結構形式 | 無 | |
手柄結構 | 無 | |
操作方向 | 從前方 | |
開關操縱機構的結構形式 / 電機驅動 | 不 | |
極數 | 3 | |
分路跨接線的制造尺寸 | 2和1 | |
負載隔離開關的結構尺寸 | 4 | |
熔斷器熔絲的制造尺寸 | NH1,NH2 | |
機械式使用壽命(轉換周期) / 典型 | 8 000 | |
電氣使用壽命(操作循環) | ||
● AC-23 A 時 / 440 V 時 | 3 000 | |
● AC-23 A 時 / 690 V 時 | 2 000 | |
● DC-23 A 時 / 440 V 時 | 1 000 | |
I2t 值 | ||
● 開關閉合時 / 開關 + 熔斷器組合時 / 500 V 時 / ***大值 | 1 205 000 A2·s | |
● 開關閉合時 / 開關 + 熔斷器組合時 / 400 V 時 / ***大值 | 1 205 000 A2·s | |
● 開關閉合時 / 690 V 時 / 開關 + gG 熔斷器組合時 / ***大值 | 1 300 000 A2·s | |
● 保險裝置的 / 500 V 時 / 許可***大值 | 2 150 000 A2·s | |
● gG 保險裝置的 / 690 V 時 / 許可***大值 | 2 600 000 A2·s | |
● aM 保險裝置的 / 690 V 時 / 許可***大值 | 2 600 000 A2·s | |
保險系統 | NH保險裝置 | |
過壓類別 | IV | |
工作電壓 / 在并聯導電回路中 | ||
● 在污染程度 2 時 / DC 時 / 測定值 | 440 / 3 | |
● 污染度 3 時 / DC 時 / 測定值 | 440 / 3 | |
抗沖擊電壓能力 / 測定值 | 12 kV | |
電源電壓 | ||
工作電壓 / AC 時 / 測定值 / ***大值 | 690 V | |
防護等級 | ||
防護等級 IP | IP00 | |
防護等級 IP | ||
● 開關閉合時 / 帶有擋板或電纜終端蓋 | IP20 | |
● 正面的 | IP00 | |
耗散 | ||
損耗功率 [W] | ||
● 在常規的熱額定電流中 / 每個電極 | 26 W | |
● 在常規的熱額定電流中 / 每臺設備 | 78 W | |
● 在常規的熱額定電流中 / 無保險絲 / 每個電極 | 26 W | |
● 在常規的熱額定電流中 / 無保險絲 / 每臺設備 | 78 W | |
● 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極 | 26 W | |
● 保險裝置的 / 保險裝置的 / ***大值 | 34 W | |
工作電流 | ||
● 35 °C時 / 測定值 | 400 A | |
● 40 °C 時 / 測定值 | 400 A | |
● 45 ℃ 時 / 測定值 | 350 A | |
● 50°C 時 / 測定值 | 315 A | |
● 55 ℃ 時 / 測定值 | 315 A | |
● 60 °C 時 / 測定值 | 315 A | |
● 65 ℃ 時 / 測定值 | 280 A | |
● 70 °C 時 / 測定值 | 280 A | |
● AC 時 / 測定值 | 400 A | |
● AC-21 A 時 / 500 V 時 / 測定值 | 400 A | |
● AC-21 A 時 / 690 V 時 / 測定值 | 400 A | |
● DC-23 A 時 / 440 V 時 / 測定值 / 備注 | 400 A | |
● DC-23 A 時 / 220 V 時 / 測定值 / 備注 | 400 A | |
● DC-22 A 時 / 440 V 時 / 測定值 / 備注 | 400 A | |
● DC-22 A 時 / 220 V 時 / 測定值 / 備注 | 400 A | |
● DC-21 A 時 / 440 V 時 / 測定值 / 備注 | 400 A | |
● DC-21 A 時 / 220 V 時 / 測定值 | 400 A | |
工作電流 / DC 時 / 測定值 | 400 A | |
導通電流 / 保險裝置的 / 500 V 時 / 許可***大值 | 37 100 A | |
導通電流 / gG 保險裝置的 / 690 V 時 / 許可***大值 | 47 000 A | |
導通電流 / aM 保險裝置的 / 690 V 時 / 許可***大值 | 47 000 A | |
導通電流 / 開關閉合時 | ||
● 690 V 時 / 開關 + aM 熔斷器組合時 / 許可***大值 | 41 140 A | |
● 690 V 時 / 開關 + gG 熔斷器組合時 / 許可***大值 | 41 140 A | |
● 開關 + 熔斷器組合時 / 400 V 時 / 許可***大值 | 39 400 A | |
● 開關 + 熔斷器組合時 / 500 V 時 / 許可***大值 | 39 400 A | |
短時電流強度 (Icw) / AC 690 V/DC 440 V 時 / 時間限定到 1 s / 測定值 | 12 kA | |
主電路 | ||
額定功率 / AC-23 A 時 / 500 V 時 / 測定值 | 280 kW | |
工作電流 / 測定值 | 400 A | |
輔助電路 | ||
所連接常閉觸點的數量 / 用于輔助觸點 | 0 | |
所連接常開觸點的數量 / 用于輔助觸點 | 0 | |
所連接轉換觸頭的數量 / 用于輔助觸點 | 0 | |
轉換器數量 / 用于輔助觸點 | 0 | |
常閉觸點數量 / 用于輔助觸點 | 8 | |
常開觸點數量 / 用于輔助觸點 | 8 | |
應用適宜性 | ||
● 主開關 | 是的 | |
● 負載切斷開關 | 是的 | |
● 急停開關 | 是的 | |
● 安全 | 是的 | |
● 維護/修理開關 | 是的 | |
產品裝備 / 鎖緊裝置 | 不 | |
● 產品功能 / 斷相監控 | 不 | |
● 產品組件 / 電壓脫扣器 | 不 | |
● 產品組件 / 欠壓脫扣器 | 不 | |
● 產品組件 / 帶有超前轉換觸點的欠壓脫扣器 | 不 | |
產品特點 / 可密封 | 是的 | |
產品擴展 / 輔助開關 | 是的 | |
產品擴展 / 可選 | ||
● 可上鎖 | 是的 | |
● 電機驅動 | 不 | |
● 熔斷器監控 | 是的 | |
產品功能 | ||
● 熔斷器監控 | 不 | |
● 過壓保護監控 | 不 | |
短路 | ||
短路電流 (Icm) 接通能力 / 針對負荷隔離開關 / AC 690 V/DC 440 V 時 / 沒有熔斷器 / 測定值 / ***小值 | 24 kA | |
特定短路電流 / 使用電源熔斷器時 | ||
● 500 V 時 / 通過 gG 熔斷器 / 測定值 | 100 kA | |
● 690 V 時 / 通過 gG 熔斷器 / 測定值 | 100 kA | |
連接 | ||
電氣連接的排列 / 用于主電路 | 上面和下面 | |
擰緊扭矩 / 螺栓連接時 | ||
● ***小值 | 30 N·m | |
● ***大值 | 44 N·m | |
可連接的導線截面類型 / 針對 Al 導線 / 多芯線 / 帶電纜終端套 | 1x (6 ... 240 mm2),2x (6 ... 150 mm2) | |
可連接的導線截面類型 | ||
● 針對 Cu 匯流排 | 1x (30 x 10 mm2) | |
可連接的導線截面類型 / 針對 Cu 導線 | ||
● 多芯線 / 帶電纜終端套 / 符合 DIN 46234 | 1x (6 ... 240 mm2),2x (6 ... 150 mm2) | |
● 多芯線 / 帶電纜終端套 / 符合 DIN 46235 | 1x (16 ... 185 mm2),2x (16 ... 150 mm2) | |
電氣連接規格 / 用于主電路 | 扁平連接件 | |
機械設計 | ||
高度 | 215 mm | |
寬度 | 288.1 mm | |
深度 | 206.5 mm | |
緊固類型 | 地面固定 | |
緊固類型 | ||
● 4 孔緊固式的正面裝配 | 不 | |
● 中心緊固式的正面裝配 | 不 | |
● 導軌安裝 | 不 | |
裝入位置 | 任意的 | |
凈重 | 6 150 g | |
環境條件 | ||
環境溫度 / 運行期間 | ||
● ***小值 | -25 °C | |
● ***大值 | 70 °C | |
環境溫度 / 存放期間 | ||
● ***小值 | -50 °C | |
● ***大值 | 80 °C |
