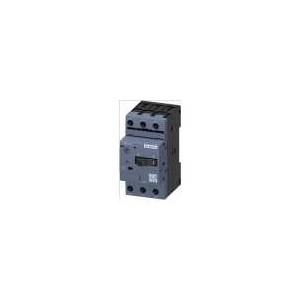

斷路器，結構尺寸 S00 用于電機保護，等級 10 A 脫扣器 7 - 10 A N 脫扣器 130 A 螺栓型端子連接 標準通斷能力 帶橫向輔助開關 1NO+1NC |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
斷路器 |
| 產品的規格 |
用于電機保護 |
| 產品類型名稱 |
3RV2 |
| 綜合技術數據 |
| 斷路器的結構尺寸 |
S00 |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
S00, S0 |
| 產品擴展 輔助開關 |
是的 |
| 損耗功率 [W] 電流測定值時 |
| ● AC 時 在熱運行狀態中 |
9.25 W |
| ● AC 時 在熱運行狀態中 每個電極 |
3.1 W |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 |
| ● 在星點不接地的電網中 主電路和輔助電路之間 |
400 V |
| ● 在星點接地的電網中 主電路和輔助電路之間 |
400 V |
| 耐沖擊性 符合 IEC 60068-2-27 |
25g / 11 ms |
| 機械式使用壽命（轉換周期） |
| ● 主觸點的 典型 |
100 000 |
| ● 輔助觸頭的 典型 |
100 000 |
| 電氣使用壽命（操作循環） 典型 |
100 000 |
| 點火保護形式 符合 ATEX 產品指令 2014/34/EU |
Ex II (2) GD |
| 資格證明 符合 ATEX 產品指令 2014/34/EU |
DMT 02 ATEX F 001 |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
01.10.2009 00:00:00 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| ● 環境溫度 運行期間 |
-20 ... +60 °C |
| ● 環境溫度 存放期間 |
-50 ... +80 °C |
| ● 環境溫度 運輸期間 |
-50 ... +80 °C |
| 溫度補償 |
-20 ... +60 °C |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 可設置的電流動作值 電流控制的過載脫扣的 |
7 ... 10 A |
| ● 工作電壓 測定值 |
690 V |
| ● 工作電壓 AC-3 時 測定值 ***大值 |
690 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 工作電流 測定值 |
10 A |
| 工作電流 AC-3 時 400 V 時 測定值 |
10 A |
| 額定功率 AC-3 時 |
| ● 230 V時 測定值 |
2.2 kW |
| ● 400 V 時 測定值 |
4 kW |
| ● 500 V 時 測定值 |
5.5 kW |
| ● 690 V 時 測定值 |
7.5 kW |
| 開關頻率 AC-3 時 ***大值 |
15 1/h |
| 輔助電路 |
| 輔助開關的結構形式 |
橫向放置的 |
| 常閉觸點數量 用于輔助觸點 |
1 |
| 常開觸點數量 用于輔助觸點 |
1 |
| 轉換器數量 用于輔助觸點 |
0 |
| 工作電流 輔助觸頭的 AC-15 時 |
| ● 24 V 時 |
2 A |
| ● 120 V 時 |
0.5 A |
| ● 125 V 時 |
0.5 A |
| ● 230 V時 |
0.5 A |
| 工作電流 輔助觸頭的 DC-13 時 |
| ● 24 V 時 |
1 A |
| ● 60 V 時 |
0.15 A |
| 保護和監控功能 |
| 產品功能 |
| ● 接地識別 |
不 |
| ● 斷相識別 |
是的 |
| 脫扣等級 |
CLASS 10 |
| 過電流脫扣器規格 |
熱的 |
