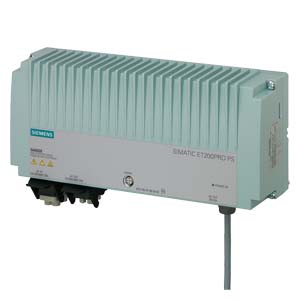

電源 SIMATIC ET200PRO PS/3AC/DC24V/8A/IP67
SIMATIC ET200pro PS 調節型電源 防護等級 IP67 輸入：400-480 V 三相交流 輸出：24 V/8 A DC |
| 輸入 |
| 電網的形狀 |
三相交流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
400 V |
| ● ***大額定值 |
480 V |
| ● 初始值 |
340 V; 320 ... 340 V ***大1秒 |
| ● 終值 |
550 V |
| 輸入端規格 超廣域輸入 |
是 |
| 過電壓的過載能力 |
內置浪涌抑制器 |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
15 ms |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
45 ... 66 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
0.5 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
40 A |
| I2t 值 ***大值 |
3.5 A²·s |
| 保險絲規格 |
T 4 A |
| ● 電源線內 |
要求：微型斷路器 3RV2011-1DA10 或 3RV2711-1DD10 (UL 489) |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.5 % |
| ● 歐姆負載緩慢波動時 |
0.5 % |
| 剩余波紋度 |
|
| ● ***大值 |
200 mV |
| 電壓峰段 |
|
| ● ***大值 |
250 mV |
| 產品功能 可調整輸出電壓 |
否 |
| 輸出電壓設置方式 |
- |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
***大 30V,10mA；供電正常（V輸出范圍21.3 ... 29V時1L+高電平）；關機前至少有30s 過溫警告（當內溫超過***大值時 1L+高電平） |
| 輸出電壓特性 接通時 |
V輸出 超調< 2 % |
| 動作延遲時間 ***大值 |
1.5 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
40 ms |
| 輸出電流 |
|
| ● 額定值 |
8 A |
| ● 測量范圍 |
0 ... 8 A |
| 輸出的有效功率 典型 |
192 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
50 A |
| ● 運行期間短路 典型 |
50 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
100 ms |
| ● 運行期間短路 |
100 ms |
| 產品特點 |
|
| ● 設備并聯 |
否 |
| 效率 |
| 百分比效率 |
88 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
25 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
0.5 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
1 % |
| 調節時間 |
|
| ● ***大值 |
2 ms |
| 保護和監測 |
| 防過壓保護器規格 |
< 33 V |
| ● 典型 |
9.4 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
電子鎖閉，自動重啟 |
| 持續短路電流 有效值 |
|
| ● ***大值 |
10 A |
| 顯示方式 適用于過載和短路 |
- |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 PELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.4 mA |
| 防護等級 IP |
IP67, enclosure type 5 indoor |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; 已列入 UL 認證標準目錄 (UL 508)，兼容NFPA（美國消防協會）標準，參見操作說明書 |
| ● CSA許可證 |
否; - |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
是 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| 資格證明 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class A |
| ● 適用于電網諧波限制 |
- |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +55 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, L2, L3, PE: 插接式端子 HAN Q4/2 (反面 參看 "電氣附件") |
| ● 輸出端上 |
L+, M: 2 x 1.5 mm² (打開的 +/- 極電纜線，標記末端， 4 x 1.5 mm²) |
| ● 用于輔助觸點 |
告警信號： 5-pin M12插接型端子 |
| 寬度 外殼的 |
310 mm |
| 高度 外殼的 |
135 mm |
| 深度 外殼的 |
90 mm |
| 凈重 |
2.8 kg |
| 產品特點 外殼的 可順序排列的殼體 |
否 |
| 緊固類型 |
可安裝在ET200pro 導軌上 |
