殼架等級	63
額定工作電壓（Ue）	400V、690V
使用類別	AC—43，AC—44
約定發熱電流 Ith（A）	12	32	63
額定工作電流 Ie（A）	0.6、1.2、2.4、6、12	18、32	45、63
額定頻率	50Hz
極數	3
額定工作制	八小時工作制，不間斷工作制，斷續工作制
	斷續工作制級別300，負載因數 40%
額定運行短路分斷能力 Ics	50kA（AC400V）， 4kA（AC690V）
分斷動作時間	≤ 2ms
額定絕緣電壓 Ui	690V
額定沖擊耐受電壓 Uimp	6kV
安裝方式	垂直安裝（螺釘安裝）
外形尺寸	184×55×158

產品概述

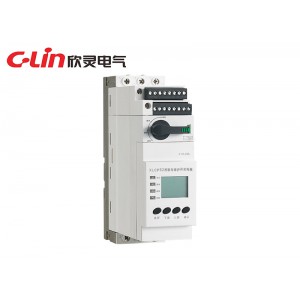

XLCPS2系列控制與保護開關電器（以下簡稱“開關”或CPS），主要應用于交流50Hz、額定工作電壓690V 及以下、額定工作電流0.15 A～63A、控制電動機功率自0.04kW至60kW的低壓配電與電動機控制與保護電路。

XLCPS2開關是一種集成技術產品，結構緊湊，體積小型化，環保節能，安裝方便，操作簡單；數字電子控制系統智能化程度高，功能可靠完善。產品結構優化，使用環保新材料，具有耐溫、強度高，耐電弧能力強等特點，產品功能組件模塊化，各模塊均有創新亮點，擁有多項***，模塊的標準化制造極大的提高了產品的可靠性。

XLCPS2開關是一種多功能開關電器，具備電路過載與短路保護能力，額定運行短路通斷能力達到50kA；具備電路負載的合分控制功能，操作壽命長，可靠性高；控制方式多樣，手柄控制（手動）、端子控制（自動）、鍵盤控制（菜單），具備遠程控制開關閉合分閘的能力（上位機通訊控制與主令開關控制），適用自動控制系統和遠程控制系統。

保護功能全面，短路、過載、斷相、不平衡、堵轉、欠流等，滿足各種電路負載的需要，開關具備故障報警等功能，提供操作記錄、故障記錄等記憶數據。

產品符合標準：GB/T 14048.9標準。
