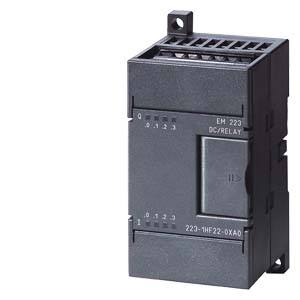

西門子S7-200模塊 6ES7223-1HF22-0XA0 數字量I/O EM223 250VAC

點擊圖片查看原圖

品牌：	西門子
貨期：	現貨
單價：	面議
所在地：	北京
有效期至：	長期有效
最后更新：	2023-08-16 14:05
瀏覽次數：	136

店鋪基本資料信息

西門子工業品服務商
[VIP第8年] 指數:4
通過認證 [誠信檔案]
聯系人郭玉鳳(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件ht@gongboshi.com
電話15210195686
手機15210195686 [發送短信]
地址北京市朝陽區東土城路4號3幢4層

產品詳細說明

技術數據

		*備件* SIMATIC S7-200，數字量 I/O EM 223，僅用于 S7-22X CPU， 4 DE/4 DA 繼電器， 5-30V DC，250V AC
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		5 V
● 允許范圍，上限 (DC)		30 V
負載電壓 L1
● 額定值 (AC)		230 V; 24V AC 至 230V AC
● 允許范圍，下限 (AC)		5 V
● 允許范圍，上限 (AC)		250 V
輸入電流
外部電源供應 (DC 24 V)，***大值		72 mA
來自背板總線 DC 5 V，***大值		40 mA
來自線圈電流，***大值		9 mA; 信號“1”時的每個輸出
功率損失
功率損失，典型值		2 W
數字輸入
數字輸入端數量		4
輸入電壓
● 輸入電壓類型		AC/DC
● 額定值 (DC)		24 V
● 對于信號“0”		0 至 5 V
● 對于信號“1”		15 V DC 至 30 V DC
輸入電流
● 對于信號“1”，典型值		4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，***大值		4.5 ms
數字輸出
數字輸出端數量		4; 繼電器
短路保護		否
輸出電壓
● 對于信號“0”的***大值		0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，***小值		L+/L1
輸出電流
● 對于信號“1”的額定值		2 000 mA
輸出端的總電流（每組）
所有安裝位置
— 每根導線/每個組的***大電流		8 A
繼電器輸出端
● ***大操作循環數		10 000 000; 在負載額定電壓為 100000 時，機械電流為 1 千萬
觸點的通斷能力
— 電感負載時的***大值		0.75 A; 每個輸出
— 照明負載時的***大值		200 W; DC 時 30 W，AC 時 200 W
— 電阻負載時的***大值		0.75 A; 每個輸出
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		150 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） ***大值		1 mA
電位隔離
數字輸入電位隔離
● 數字輸入電位隔離		是; 光電耦合器
● 在通道之間，分組點數		4
數字輸出電位隔離
● 數字輸出電位隔離		是; 繼電器
● 在通道之間，分組點數		4
絕緣
絕緣測試，使用		AC 500 V
連接技術
插拔式 I/O 端子		是
尺寸
寬度		46 mm
高度		80 mm
深度		62 mm
重量
重量，約		160 g
上一次修改：		2021/3/12
