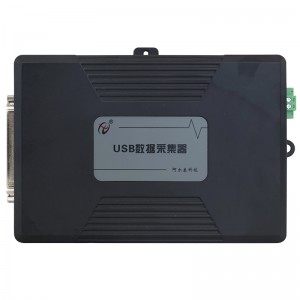

產品簡介
USB2881/2/3 系統框圖主要由信號調理模塊、ADC 模塊、DIO 模塊、自校準模塊、FPGA 控制 模塊、USB 橋芯片模塊組成。 ADC 模塊可實現對 12 路差分信號的采集。核心采用兩片 16/14/12 位 ADC 轉換芯片，每片可實 現 6 通道同步轉換，轉換速率為 250KHz，輸入量程為±10V、±5V。 DIO 模塊提供 16 路數字量輸入、16 路數字量輸出。
指標參數
|
模擬量輸入
|
通道數
|
差分12路
|
|
精度
|
16位
|
|
采樣頻率
|
250KS/s
|
|
校準方式
|
軟件自動校準
|
|
同步采樣
|
是
|
|
耦合方式
|
直流耦合
|
|
觸發源
|
軟件內觸發、ATR觸發、DTR觸發
|
|
AD量程
|
±10V、±5V
|
|
程控增益
|
l，2，4，8倍
|
|
AD緩存
|
8K字（點）FIFO存儲器
|
|
非線性誤差
|
±1.5LSB
|
|
數字量輸入
|
通道數
|
16路
|
|
電氣標準
|
TTL兼容
|
|
默認上電狀態
|
低電平
|
|
輸入邏輯電平
|
高電平：高達5V，低至2V
低電平：高達0.8V，低至0V
|
|
過壓保護
|
0~5V
|
|
數字量輸出
|
通道數
|
16路
|
|
電氣標準
|
TTL兼容
|
|
默認上電狀態
|
低電平
|
|
輸入邏輯電平
|
高電平：高達5V，低至4.4V
低電平：高達0.4V，低至0V
|
|
單通道驅動能力
|
±4mA
|
|
總電流驅動能力
|
±25mA
|
|
安裝方式
|
可配導軌（選配）、平面安裝
|
