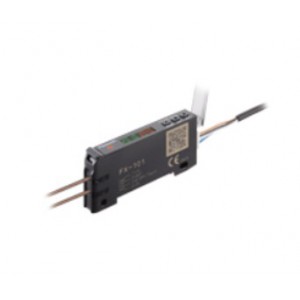

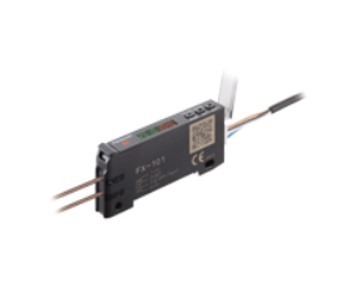

松下 數字光纖傳感器FX-101P-CC2
| 種類 |
標準型 |
長檢測距離型 |
| 電纜套件 |
|
電纜套件 |
|
| 型號 |
NPN輸出 |
FX-101-CC2 |
FX-101 |
FX-102-CC2 |
FX-102 |
| PNP輸出 |
FX-101P-CC2 |
FX-101P |
FX-102P-CC2 |
FX-102P |
| 電源電壓 |
12～24Ｖ DC±10％ 脈動P-P10％以下 |
| 消費電力 |
通常時：720mW以下(電源電壓24V時，消耗電流30mA以下)
ECO模式時：600mW以下(電源電壓24V時，消耗電流25mA以下) |
| 輸出 |
<NPN輸出型>
NPN開路集電極晶體管
***大流入電流：100mA
外加電壓：30V DC以下(輸出和0V之間)
剩余電壓：1.5V以下(流入電流為100mA時)
< PNP輸出型>
PNP開路集電極晶體管
***大源電流：100mA
外加電壓：30V DC以下(輸出和+V之間)
剩余電壓：1.5V以下(源電流為100mA時) |
| |
輸出動作 |
可用SET模式切換入光時ON/非入光時ON |
| 短路保護 |
配備 |
| 外部輸入 |
<NPN輸出型>
NPN無觸點輸入
信號條件
High：+8V+V DC或斷開
Low：0+2V DC(源電流0.5mA以下)
輸入阻抗：約10kΩ
<PNP輸出型>
PNP無觸點輸入
信號條件
High：+4V+V DC(流入電流0.5～3mA)
Low：0+0.6V DC或斷開
輸入阻抗：約10kΩ |
| 反應時間 |
投光頻率0：250μs以下(出廠狀態)
投光頻率1：450μs以下
投光頻率2：500μs以下
投光頻率3：600μs以下 |
投光頻率1：2.5ms以下(出廠狀態)
投光頻率2：2.8ms以下
投光頻率3：3.2ms以下
投光頻率4：5.0ms以下 |
| 靈敏度設定方法 |
2點教導/限定教導/全自動教導 |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 數值顯示 |
4位(綠色)+4位(紅色)LCD顯示 |
| 設定靈敏度微調功能 |
配備 |
| 定時器功能 |
接通延遲定時器/斷開延遲定時器 可調節有效或無效
[定時器時間：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms] |
| 投光量可調節功能 |
3個等級＋自動設定(從2007年12月生產的部分起) |
| 防干擾功能 |
裝備 投光頻率切換式(注2)
(投光頻率1、2、3中的功能) |
裝備 光頻率切換式(注2)
(投光頻率1、2、3、4中的功能) |
環
境
性
能 |
使用環境溫度 |
-10+55℃(47臺貼近安裝時：-10+50℃、816臺貼近安裝時：-10+45℃)
(注意不可結露、結冰)
存儲時：-20+70℃ |
| 使用環境濕度 |
35～85%RH、存儲時：35～85%RH |
| 使用環境照明度 |
白熾燈：受光面照明度3,000Rx以下 |
| 耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間(注3) |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基DC250V的高阻表(注3) |
| 耐振動 |
頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 |
| 耐沖擊 |
加速度98m/s2(約10G) X,Y和Z方向各5次 |
| 投光元件(調制式) |
紅色LED(投光波峰波長：643nm) |
| 材質 |
外殼保護罩：聚碳酸酯，按鍵開關：聚碳酸酯
光纖鎖桿：PBT |
| 連接方式 |
連接器連接式(注4) |
| 配線長度 |
0.3mm2以上的電纜全長可延長至100m |
| 質量 |
本體重量：約15g
包裝重量：約75g |
本體重量：約15g
包裝重量：約35g |
本體重量：約15g
包裝重量：約75g |
本體重量：約15g
包裝重量：約35g |
| 附件 |
FC-FX-1
(保護罩)：1個(注5)
CN-14A-C2
(帶連接器電纜，長2m)：1根 |
FC-FX-1
(保護罩)：1個(注5) |
FC-FX-1
(保護罩)：1個(注5)
CN-14A-C2
(帶連接器電纜，長22m)：1根 |
FC-FX-1
(保護罩)：1(注5) |
