1.安科瑞ADF400L-10HY無線預付費多回路電表產品介紹

1.1產品概述

 安科瑞ADF400L-10HY無線預付費多回路電表，通過模塊組合的方式大可實現12路三相或36路單相的直接接入測量或12路三相互感器接入測量、直接接入和互感器接入的混合測量方式，該系列電能表因準確度高、集中安裝、集中管理、安裝靈活性高，互不干擾等優勢深受小區、學校、企業等的青睞。該系列儀表支持預付費功功能。

1.2型號說明

1.3選型說明

一個主模塊多可帶 36 個回路（12 路三相，36 路單相或者單三相混合不超過 36 個回路），一個直接接 入模塊一路三相或者三路單相，一個互感器接入模塊兩路三相。

例：客戶需求，5 戶三相互感器接入，2 戶三相直接接入，5 戶單相直接接入，帶預付費。

選型說明：首先確定回路數是否大于 36，一個互感器接入模塊兩路三相所以 5 戶三相互感器接入需要按 照 6 路三相計算，共 6*3=18 個回路；2 戶三相直接接入共 2*3=6 個回路；一個直接接入模塊三路單相所以 5 戶單相直接接入需要按照 6 路單相計算，共 6 個回路；綜上，總回路數為 18+6+6=30<=36。

產品型號：ADF400L-5H2S5DY 模塊組成：由于一個互感器模塊兩路三相所以 5H 需要 3 個互感器測量模塊，2S 需要兩個直接接入測量 模塊，一個直接接入模塊 3 路單相所以 5D 需要 2 個直接接入測量模塊，綜上，該型號產品共包括一個主模塊， 3 個互感器接入測量模塊，4 個直接接入測量模塊。

1.4功能說明

1.5技術參數

1.6外形尺寸安裝

電能表應裝在室內通風干燥的地方，采用 35mm 標準導軌式安裝。

1.6.1外形尺寸

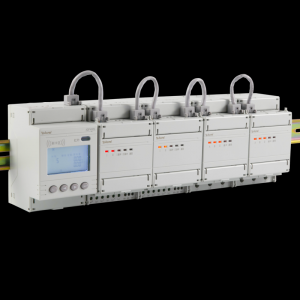

模塊組合安裝方式：主模塊及從模塊之間的連接方式均采用網線連接，連接網線需使用儀表自帶網線；

1.6.2從模塊均為直接接入模塊

注：1、 模塊多排安裝時參照 圖1.6.2中雙排安裝的連接方式；

2、 當模塊中同時有三相和單相應用同時存在時，排列順序?yàn)�，主模塊三相直接接入模塊單相直接 接入模塊；從模塊均為互感器接入模塊

注：模塊多排安裝時參照 1.6.2 中雙排安裝的連接方式；
