一、 產品用途
智能雷電峰值記錄模塊可以用于很多行業領域:電力能源、鐵路軌道、氣象與古建筑、機場碼頭等配電、接地系統、高山野嶺(電池、太陽能供電)、環保水利行業等等,它是用來記錄自然雷電流發生的大小、時間、次數、極性等數據,為日后的防雷設計改進、雷電事故分析提供數據,對于提高設備雷電防護、設備可靠運行改造具有重要的參考意義。南京寧普防雷設備制造公司生產的此款智能NJNP-T03-A2型雷電峰值記錄儀可對安裝在對安裝在配電箱輸電線、工控線上羅氏線圈或接閃裝置或引下裝置上羅氏線圈傳回的模擬微分信號進行波形還原,通過處理器計算可對雷電流的波形、極性、峰值、電荷量、比能量、時間和次數或線路上入侵浪涌的極性、峰值、能量、時間和次數進行記錄,不但可為被保護建筑物的雷電防護研究提供大量的實測數據,客戶還可通過查看歷史數據了解防雷產品泄放雷電次數、雷電大小及雷電侵入建筑物的途徑。

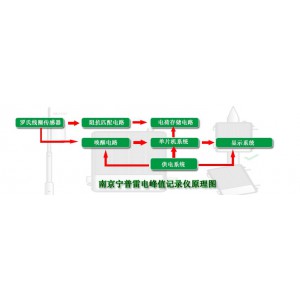

二、 雷電流峰值記錄儀工作原理
南京寧普防雷雷電峰值記錄儀中的羅氏線圈又稱磁位計,是一特殊結構的空心線圈,不含鐵芯,它不存在磁飽和問題,也不存在動力和熱力穩定問題,而幾乎不受被測電流大小的限制。它因被測電流所產生的磁場變化而感應出相應的電動勢,而且本身并不與被測電流回路存在直接電路的聯系。當雷電流經過安裝有峰值波形記錄儀的泄放通道時,羅氏線圈會通過積分電路將電流信號轉換成電壓信號傳送至內部電路,此時內部電路會生成一個觸發信號喚醒中央處理單元,此時中央處理單元便會由A/D轉換模塊讀取***新一次變?yōu)閿?shù)字信號的波形信息。該信息暫存寄存器 中后通過對外通信模塊發送信息。
三、 雷電峰值記錄儀功能
1、安裝便捷,無需任何接線
2、雷電響應靈敏度高、閥值小、量程大
3、能夠測量雷擊脈沖電流峰值、次數以及雷擊發生時間
4、內置太陽能供電裝置,適合在無電源支持的場所安裝
5、 防爆認證,適合在易燃易爆炸場所使用
6、采用NB-IOT無線物聯,滿足各類場所的雷電信號監測、記錄、發送
四、雷電峰值記錄儀特點

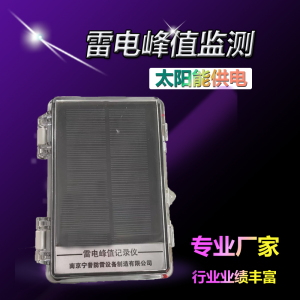

NJNP-T03-A2-2雷電流監測記錄儀用于檢測接閃器引下線或?qū)Ь中經過的雷電脈沖并對其進行計數。具有靈敏度高、安裝方便、通流容量大等特點。適合古建筑防雷、防雷箱、配電機柜、避雷針接閃針橋梁等安裝使用的雷電峰值記錄儀,配套外置開合型雷電流傳感器,具有體積小、安裝簡單、可靠性高等特點。可實時檢測線路雷擊脈沖電流發生時間、次數、強度(峰值)、極性等信息。

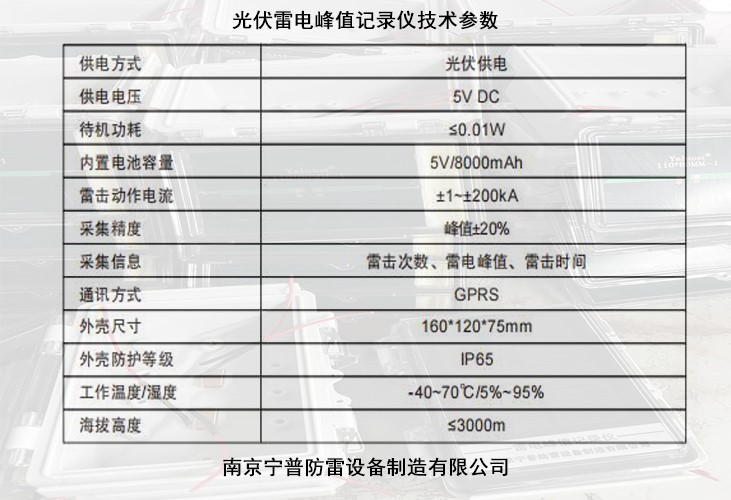

五、 雷電峰值記錄儀產品參數

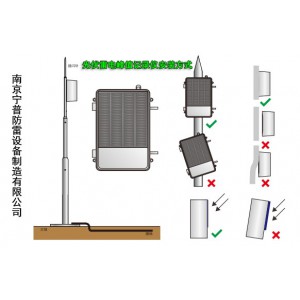

六、 雷電峰值記錄儀的安裝方法
光伏雷電峰值記錄儀可使用安裝組件安裝在接閃器或引下線的表面。產品外部無任何線路,各條線路及設備內管在透明防水外殼中,即安即用,安裝時還應注意以下事項。
1、請不要在雷雨天氣安裝和維修本產品,以免發生意外;
2、進行直擊雷監測時,設備應安裝于受直擊雷保護的范圍內;
3、設備應居中安裝于接閃針、引下線、防雷接地線等裝置上,避免出現裝斜、裝歪;
4、設備與被測物體緊密貼合,避免出現過大縫隙;
5、產品具備IP65的防護等級,安裝與戶外環境時不可倒置或平放,以免漏水;
6、本產品無需特別維護,只需定期檢查其固定是否可靠;
7、產品使用太陽能供電,安裝位置應無物體遮擋陽光,光伏板正對南面且光伏板朝向太陽。
七、 雷電峰值記錄儀安裝注意事項
1、請不要在雷雨天氣安裝和維修本產品,以免發生意外。
2、進行直擊雷監測時,設備應安裝于受直擊雷保護的范圍內,并且外殼不可與直擊雷泄放傳導導體相連。應與接閃器或引下線之間間隔至少2m以上的距離。
3、羅氏線圈安裝時應水平且雷電泄放導體由線圈中心穿過。
4、各線路接線完畢后應固定。
5、電源供電線路應采用三芯鎧裝線纜進行敷設。
6、485通信線路應使用兩芯雙絞鎧裝485專用通信線纜進行敷設。
7、各端口接線不可錯接,以免損壞設備。
8、本機電源和有線端口設計有雷電防護電路,但如電源線路或信號線路長距離暴露于雷電電磁脈沖危險環境時,應加裝相應防雷器。
9、本產品無需特別維護,只需定期檢查其固定是否可靠。
10、用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。11、產品需要擦拭時,使用擰干的濕布擦拭外殼,以免產生靜電火花。
八、 雷電峰值記錄儀日常維護方式
a.本系統為免維護產品,安裝完畢后不需要時常維護,只需要監視其工作狀態。
b.本系統一旦安裝好,不要隨意更改安裝位置和接線方式,否則會影響預警性能。
c.本系統外殼本身不帶電,但在雷雨天氣不要靠近或觸摸。
d.如發生雷電流記錄儀設備故障,首先要排除電池接觸不良或沒電情況,如有可以重新裝好電池、處理接觸不良點或更換電池;其次檢查安裝點有無通訊不良,如有可清理遮擋物或適當調整安裝位置。
