一、概述

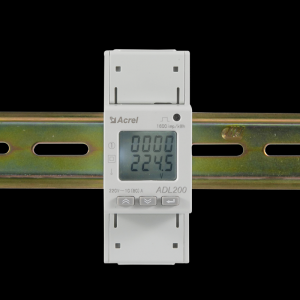

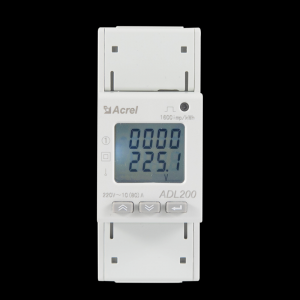

ADL200 單相多功能智能電能表主要用于計量低壓網絡的單相有功電能，同時可測量電壓、電流、功率等電量， 并可選配 RS485 通訊功能，方便用戶進行用電監測、集抄和管理�？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量 ， 統計和分析 。 符合GB-T 17215，通過MID（歐盟計量器具指令）、CE、RoHS等認證

二、特點

電能計量:總有功電能、正向有功總電能、反向有功總電能、總有功尖電能、總有功峰 電能、總有功平電能、總有功谷電能、總無功電能、正向無功總電能、反向 無功總電能、總無功尖電能、總無功峰電能、總無功平電能、總無功谷電能。

電量測量:總有功功率、總無功功率、總視在功率、總功率因數、電壓、電流、頻率；

LCD 顯示:8 位段式 LCD 顯示

按鍵編程:3 按鍵可編程設置密碼、通訊地址、波特率、復費率和通訊協議。

脈沖輸出:有功電能脈沖輸出

復費率:4 個時區、4 個時段表、14 個日時段、4 個費率

通訊:RS485 接 口 ， MODBUS-RTU 、 DL/T645-97 、 DL/T645-07 協議

三、技術參數

四、外形尺寸

五、示意圖

六、注意事項

1 輔助電源故障 故障表現： 單相多功能智能電能表通電后閃爍、不亮等。 故障排除：1.檢查輔助電源的接線與儀表的接線圖是否一致，接線是否有松動或脫落現象； 2.使用萬用表測量輔助電源輸入電壓值是否在儀表正常工作電壓值范圍內。

2 信號輸入故障 故障表現：儀表通電后顯示功率或電能計數不準。 故障排除：將儀表顯示界面切換至功率（有功 P、功率因數λ）界面，檢查功率顯示是否為負以及功率因數 是否在 0.9-0.95 之間，后再檢查電流信號線進、出線是否接反（即電流的進線一定要與儀表的 進線端一致），并與儀表上的接線圖一致。

3 通訊故障 故障表現：儀表通電后無法與上位機正常通訊。 故障排除: 1.測量儀表通訊輸出 A、B 之間的電壓值應在+(4.4-4.5)V 之間； 2.檢查通訊接線方式是否按照接線圖要求正確接線（即儀表的通訊接線端子 A/B 要與通訊串口 A/B 相對應）；
