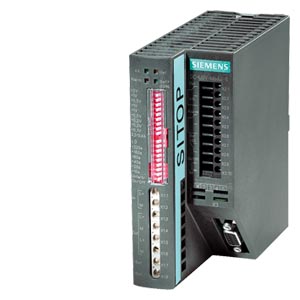

模塊 SITOP DC UPS/DC24V/6A
SITOP DC-USV 模塊 24 V/6 A 不間斷 電源 沒有接口 輸入：DC 24 V/6.85 A 輸出：24 V DC/6 A *EX 批準不 可用* |
| 輸入 |
| 供電電壓 DC 時 額定值 |
24 V |
| 電壓波形 在輸入端 |
DC |
| 輸入 電壓范圍 |
22 ... 29 V DC |
| 可調整的電壓動作值 用于接通緩沖區 預置 |
22.5 V |
| 可調整的電壓動作值 用于接通緩沖區 |
22 ... 25.5 V; 可以 0.5 V 為增量進行調節 |
| 輸入電流 輸入電壓額定值為 24 V 時 額定值 |
6 A; + 電池耗盡時的電流約為 0.6 A |
| 蓄能器種類 |
帶電池 |
| 斷電橋接方式 |
根據所連接的蓄電池和負載電流，請參見電池模塊選擇表和電源掉電跨接時間以及相關的重要提示！ |
| 充電電流 |
0.2 A, 0.4 A |
| 可調整的充電電流 ***大值 備注 |
出廠設置約為 0.4 A |
| 輸出 |
| 輸出電壓 |
|
| ● 正常運行時 DC 時 額定值 |
24 V |
| ● 緩沖運行時 DC 時 額定值 |
24 V |
| 輸出電壓公式 |
VIN - 約0.5 V |
| 起動延遲時間 典型 |
1 s |
| 電壓升高時間 輸出電壓 典型 |
60 ms |
| 輸出電壓 緩沖運行時 DC 時 |
19 ... 28.5 V |
| 輸出電流 |
|
| ● 額定值 |
6 A |
| ● 正常運行時 |
0 ... 6 A |
| ● 緩沖運行時 |
0 ... 6 A |
| 峰值電流 |
6.3 A |
| 輸出的特性 短路保護 |
是 |
| 輸出的有效功率 典型 |
144 W |
| 效率 |
| 百分比效率 |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
95 % |
| ● 蓄電池運行時 典型 |
94.5 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
7 W |
| ● 蓄電池運行時 典型 |
8 W |
| 保護和監測 |
| 產品功能 |
|
| ● 防止蓄能器極性接反的反極性保護 |
是 |
| ● 防止輸入電壓極性接反的反極性保護 |
是 |
| 顯示方式 |
|
| ● 針對正常運行 |
正常運行：LED 綠色亮起（正常），浮動切換觸點“電池/正常”到設置“正常”（“正常”表示：電源單元的供電電壓大于在 DC UPS 模塊中設置的接入閾值）；缺少緩沖備用：LED亮起（報警），浮動切換觸點“報警/電池”到設置“報警”； 需要更換電池：LED 紅色閃爍（報警），閃爍頻率約為 0.25Hz，浮動切換觸點“報警/電池”，開關頻率約為 0.25 Hz；電量 > 85%：LED綠色亮起（電池電量 > 85%），浮動常開觸點“電池電量 >85”閉合；允許的觸點電流容量：DC 60 V/1 A 或 AC 30 V/1 A |
| ● 適用于緩沖運行 |
緩沖模式：LED黃色亮起（電池），浮動切換觸點“正常/電池”到設置“電池”；預警電池電壓 < 20.4 VDC：LED 紅色亮起（報警），浮動切換觸點“報警/電池”到設置“報警”；電量 > 85%：LED 綠色亮起（電池電量 > 85%），浮動常開觸點“電池電量 > 85”閉合 |
| 產品組件 PC 接口 |
否 |
| 接口規格 |
無 |
| 安全 |
| 電位隔離 入口與出口之間 |
否 |
| 設備保護等級 |
Class III |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是 |
| ● 作為對美國許可證 |
cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
否 |
| ● 造船許可 |
是 |
| 造船許可 |
ABS, DNV GL |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● DNV GL |
是 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 B 類 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
24 V DC: 每 1 ... 4 mm² 2個螺釘型端子/17 ... 11 AWG |
| ● 輸出端上 |
24 V DC: 每 1 ... 4 mm² 4個螺釘型端子/17 ... 11 AWG |
| ● 適用于蓄電池模塊 |
24 V DC: 每 1 ... 4 mm² 2個螺釘型端子/17 ... 11 AWG |
| ● 適用于控制電路和狀態信息 |
每 0.5 ... 2.5 mm² 10個螺釘型端子/20 ... 13 AWG |
| 寬度 外殼的 |
50 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
125 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.4 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 電氣附件 |
電池模塊 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
1 085 776 h |
| 參考標示 符合 IEC 81346-2:2009 |
RB |
| 其他說明 |
在輸入電壓額定值和 +25 °C 環境溫度下技術數據有效（如果沒有特殊說明） |
