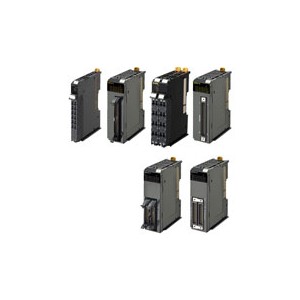

歐姆龍 NX系列數字輸入單元NX-ID3317

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

單元名稱	DC輸入單元	型號	NX-ID3317
容量	4點	外部連接端子	免螺釘式接線端子塊(12端子)
I/O刷新方式	同步I/O刷新或自由運行刷新可選
指示燈	TS指示燈，輸入指示燈	內部I/O共用	NPN
		額定輸入電壓	DC12～24V (DC9～28.8V)
		輸入電流	6 mA (DC24V時，典型值)，額定電流
		電壓ON/電流ON	DC9V以上/3mA以上 (IOV和各信號間)
		OFF電壓/OFF電流	DC2V以下/1mA以下 (IOV和各信號間)
		ON/OFF響應時間	20μs以下/400μs以下
		輸入濾波時間	無濾波、0.25ms、0.5ms、1ms (出廠設置)、2ms、4ms、8ms、 16ms、32ms、64ms、128ms、256ms
外形尺寸	12 (寬) × 100 (高) × 71 (深)	絕緣方式	光電耦合器隔離
絕緣電阻	封閉式電路間20 MΩ以上 (DC100V時)	耐電壓	封閉式電路間AC510V， 1分鐘(漏電流：5 mA以下)
I/O電源供應方法	從NX總線供電	I/O電源端子電流容量	IOV：*大0.1 A/端子， IOG：*大0.1 A/端子
NX單元功耗	0.50 W以下	I/O電流消耗	無消耗
質量	65 g以下
電路布局
安裝方向與限制	安裝方向：可在6個方向上安裝。限制：無限制
端子連接圖
斷線/短路檢測	不支持。	保護功能	不支持。
