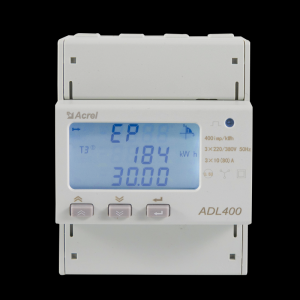

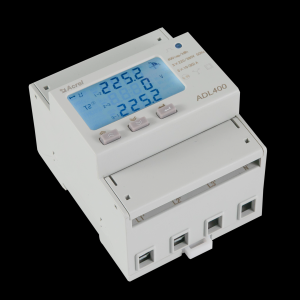

ADL400 系列雙向計量智能電表可在三相三線及三相四線電網中準確計量并顯示各種電力參數: 電壓, 電流, 功率, 頻率, 有功電量, 無功電量，正向電量, 反向電量，諧波總量等。液晶顯示，測量功能齊全，0.5S級有功電能計量，分時計費，需量計算，歷史電能記錄，1路RS-485通信。35mm標準導軌尺寸安裝。

雙向智能電能表即能夠同時計量用電量和發電量的電能表，功率和電能都具有方向性。從用電的角度看，耗電算為正功率或正電能，發電算為負功率或負電能。雙向電表可實現電能的正、反向分開計量、分開存儲、分開顯示，同時可通過電表配有標準RS485通信接口，實現數據的遠傳。三相導軌式電能表是針對商業建筑、市政樓宇、工業自動化、居民用電等低壓用電系統所開發的一款高性價比的電力監控儀表。通過RS-485通信方式與上位機實現數據交換，可實現智能化的電能管理。

一、特點

電能計量：有功電能計量（正、反向）；無功電能計量（正、反向）；A、B、C 分相正向有功電能

電量測量：三相電壓、電流、功率因數、頻率、有功功 率、無功功率、視在功率

諧波測量：2~31 次諧波電壓電流

LCD 顯示：12 位段式 LCD 顯示、背光顯示

按鍵編程：3 按鍵可編程通信、變比等參數

脈沖輸出：有功脈沖輸出

復費率：支持 4 個時區、2 個時段表、 14 個日時段、4 個費率,極值需量及發生時間，上 48 月、上 90 日歷史凍結數據

日期、時間（選配功能）

通訊功能：RS485 接口， 同時支持 Modbus、DL/T645

二、技術參數

　　　　　　
三、外形尺寸

圖 1 直接接入

圖 2 經互感器接入

注：直接接入的接線力矩應該在 3-4N·m，經互感器接入的接線力矩應該在 1.5-2N·m。

四、接線圖

三相四線直接接入（N 或 N’選接一個也可使用）

三相四線經互感器接入

三相三線經互感器接入

　　五、注意事項

雙向計量智能電表，儀表 RS485 通信接口支持 MODBUS-RTU 通信協議，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之間設置，校驗位為無校驗。 儀表的 RS485 通信口要求使用屏蔽雙絞線連接，布線時要考慮整個網絡的布局：如通 信線纜的長度、走向、上位機的位置、網絡末端的匹配電阻、通信轉換器、網絡可擴展性、 網絡覆蓋范圍、環境的電磁干擾情況等因素，都要綜合考慮。

注：

1、 在布線工程上要嚴格按要求施工；

2、 對于暫時不需要通信的儀表都要將他們連接到 RS-485 網絡上，以便于診斷和測試；

3、 進行 RS-485 電纜連接時，盡量使用雙色雙絞線，所有的 485 通信口“A”端接同 一種顏色，“B”端接另一種顏色。

4、 RS-485 總線(從上位機通信口開始到任一被連接的儀表終端通信口)長不超過 1200 米。

儀表支持 MODBUS-RTU 協議，DL/T645-2007 規約，DL/T645-1997 規約，DL/T698.45-2017 協議
