2M860
★ 供電電壓大可達直流 80V,提供電機更好的動態驅動性能。
★ 采用雙極型恒流驅動方式,大驅動電流可達每相6.0A,可驅動電流小于6.0A的任何兩相雙極型混合式步進電機。

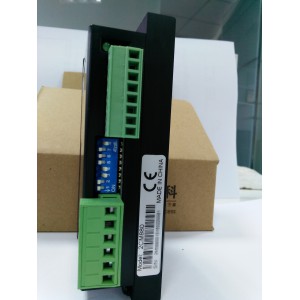

Kinco® 2M860步進電機驅動器 (兩相雙核微步型)
主要特性
★ 供電電壓大可達直流80V,提供電機更好的動態驅動性能;
★ 采用雙極型恒流驅動方式,大驅動電流可達每相6.0A,可驅動電流小于6.0A的任何兩相雙極型混合式步進電機;
★ 對于電機的驅動輸出相電流可通過DIP開關調整,以配合不同規格的電機;
★ 具有電機靜態鎖緊狀態下的自動半流功能,可以大大降低電機的發熱;
★ 采用專用驅動控制芯片,具有高可達256/200的細分功能,細分可以通過DIP開關設定,保證提供好的運行平穩性能;
★ 具有脫機功能,可以在必要時關閉給電機的輸出電流;
★ 控制信號的輸入電路采用光耦器件隔離,降低外部噪聲的干擾;
★ 具有過壓,過流,錯相,輸出短路保護功能;
★ 驅動器紅燈亮,表示處于保護狀態,斷電再次檢查接線,重新上電才能正常使用。
規格參數
|
2M860
|
供電電壓
|
直流24V ~ 80V
|
輸出相電流
|
2.5 A~ 6.0A
|
控制信號輸入電流
|
6~16mA
|
冷卻方式
|
自然冷風
|
使用環境要求
|
避免金屬粉塵、油霧或腐蝕性氣體
|
使用環境溫度
|
-10°C~ +45°C
|
使用環境溫度
|
< 85% (非冷凝)
|
重量
|
0.7 Kg
|
