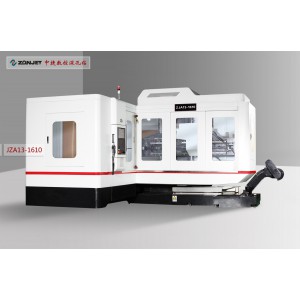

ZJA13-1610三軸數控深孔鉆
產品特點:
三座標數控聯動,全自動運行鉆孔指令;
細長深孔加工過程無需退刀。鉆孔效率比普通鉆床高達6倍以上;
加工孔徑范圍,槍鉆:∮3-35mm、BTA:∮18-65mm(BTA為選配)
加工深度單邊可達2500mm。長徑≥100;
具有較理想的孔徑精度、孔直線度、表面粗糙度等鉆孔精度。
ZJA13-1610三軸數控深孔鉆 |
加工能力 |
加工孔徑 |
∮3~32mm |
加工深度 |
1300mm |
加工行程 |
工作臺左右 X軸 |
1600mm |
主軸上下 Y軸 |
1000mm |
加工速度 |
主軸轉速 |
4500rpm |
主軸進給 |
0~3000mm/min |
工作臺 |
尺寸(長×寬) |
1000×1700mm |
負重 |
10ton |
功率 |
主軸電機 |
11KW |
X軸 |
15N.m |
Y軸 |
15N.m |
Z軸 |
10N.m |
總功率 |
32KW |
冷卻系統 |
冷卻液壓力 |
2-100kg/cm² |
循環流量 |
6-80L/min |
尺寸及重量 |
占地面積(長×寬) |
5000×4000mm |
機床高度 |
2800mm |
機床總重量 |
約12ton |
