1. 概述

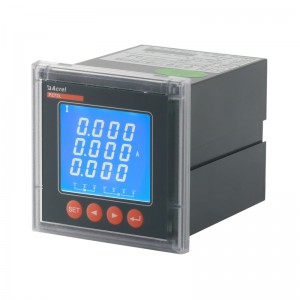

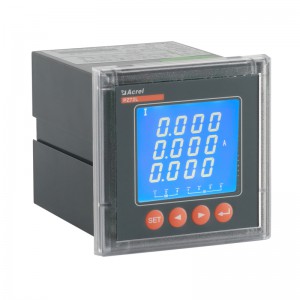

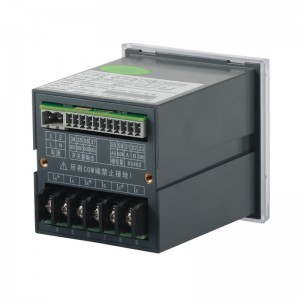

安科瑞72外形嵌入式多功能電力儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

2. 型號說明

下單參考：PZ72L-E4

電流：AC5 A

電壓：AC380V

線性關系：三相四線

通訊協議：Modbus-RTU

輔助電源：AC/DC85~265V

3. 安科瑞72外形嵌入式多功能電力儀表技術指標

注： 1、Profibus 通訊協議詳見隨附光盤；

2、RS485(C)通訊和 Profibus(CP)通訊為可選功能，但不能同時存在；

3、E3 為三相三線；E4 為三相四線；

4、接線方法是為幾種可選功能的組合，例：訂貨型號為 PZ42-E3/KC(8DI)

5、4DI2DO2M2C 表示：4 路開關量輸入+2 路開關量輸出+2 路 4-20mA 變送輸出+2 路 RS485 通訊

6、“G"表示：660V 高壓輸入功能（三相四線系統時，相電壓輸入不高于 380V；三相三線系統時，線壓不高于 660V。），帶 G 功能時，可以同時選擇除 4DI2DO2M2C 功能以外的其他輔助功能

4. 產品規格

5. 外形尺寸

6.安裝方法

安裝方式為嵌入式，固定方式為擠壓式，具體操作如下：

a、 在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔；

b、取出儀表，松開定位螺釘（逆時針），取下安裝支架；

c、把儀表插入配電盤儀表孔中，插入儀表后裝上安裝支架、定位螺釘（順時針）。
