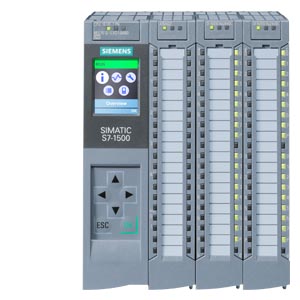

SIMATIC S7-1500 Compact CPU CPU 1512C-1 PN, central processing unit with working memory 250 KB for program and 1 MB for data, 32 digital inputs, 32 digital outputs, 5 analog inputs, 2 analog outputs, 6 high speed counters, 4 high speed outputs for PTO/PWM/frequency output 1. interface: PROFINET IRT with 2 port switch, 48 NS bit-performance, incl. front connector push-in, SIMATIC memory card necessary |
| 一般信息 |
| 產品類型標志 |
CPU 1512C-1 PN |
| 硬件功能狀態 |
FS03 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是; 帶***小組織塊，6 個 625 µs 循環（分布式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V15（固件 V2.5）及以上版本；通過較舊版本的 TIA 博途可配置為 6ES7512-1CK00-0AB0 |
| 配置控制 |
| 通過數據組 |
是 |
| 顯示 |
| 屏幕對角線 [cm] |
3.45 cm |
| 操作元件 |
| 按鍵數量 |
8 |
| 運行模式按鍵 |
2 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V; 數字輸入/輸出電源 DC 20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms; 和 CPU 部件上的供電電壓有關 |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
0.8 A; 無負載；18.8 A：CPU + 負載 |
| 耗用電流，***大值 |
1 A; 無負載；19 A：CPU + 負載 |
| 接通電流，***大值 |
1.9 A; 額定值 |
| I²t |
0.34 A²·s |
| 數字輸入端 |
| ● 來自負載電壓 L+（空載），***大值 |
20 mA; 每組 |
| 數字輸出端 |
| ● 來自負載電壓 L+，***大值 |
30 mA; 每組，無負載 |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
24 V |
| 傳感器供電 |
| 輸出端數量 |
2; 每 16 個數字輸入共用一個 24 V 傳感器電源 |
| 24 V 傳感器供電 |
| ● 24 V |
是; L+ (-0.8 V) |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
1 A |
| 功率 |
| 背板總線上的饋電功率 |
10 W |
| 來自背板總線的功耗（達到均衡） |
9 W |
| 功率損失 |
| 功率損失，典型值 |
15.2 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
250 kbyte |
| ● 集成（用于數據） |
1 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
