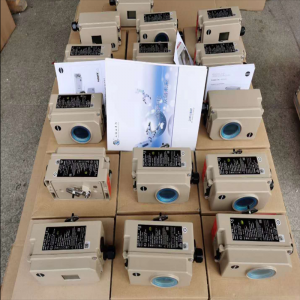

國產閥門配Samson薩姆森3730數字式閥門定位器整套出售

       工作原理

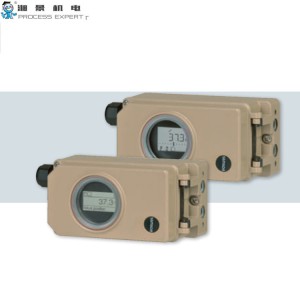

　　3730-2/3型數字式電氣閥門定位器裝配到氣動控制閥。閥門定位器接受控制系統或控制器輸出的電動控制信號，按預先設置關系輔助氣動執行機構調整閥位并實現準確定位。閥門定位器將輸入控制信號(給定參數w)和控制閥位行程或旋轉角(被調參數x)反饋量進行比較、處理，進而輸出相應的氣動控制信號(輸出參數y)給氣動執行機構。



　　3730-2/3型數字式電氣閥門定位器主要由帶微處理器(5)的電子單元、模擬的電氣轉換器和輸出氣動放大器以及電子閥位傳感器系統(2)組成。



　　當輸入控制信號變化或有閥位偏差，則對氣動執行機構加壓或泄壓。若需要，可調整輸出氣量改善信號壓力作用，還可由軟件設置輸出信號壓力限制值1.4、2.4或3.7巴 。帶有固定設定值的氣量定值器(9)可保持- -恒定氣量排空，用于閥門定位器殼內正壓吹掃和優化氣動放大器輸出容量。由氣源壓力定值器(8)向電氣轉換器(6)的提供恒定壓力的氣源，且不受外部氣源壓力變化影響。



　　薩姆森3730閥門定位器特點：



　　1、易于裝配到帶SAMSON直接集成安裝連接口、NAMUR凸緣的直行程或角行程氣動執行機構，以及控制閥帶符合IEC60534-6-1標準的桿型支架上，或者符合VDI/VDE3845標準的角行程氣動執行機構



　　2、任意的安裝位置



　　3、簡單的單旋鈕按鍵，菜單調用操作



　　4、LCD顯示在任何安裝位置可選擇讀數方向，便于讀數



　　5、可由PC機使用TROVIS-VIEW軟件經SSP串行接口進行組態



　　6、可變的自動啟動具有4種不同的初始化模式



　　7、預置參數－只需調整偏離標準的數值



　　8、已校準的行程傳感器不受機械傳動機構磨損的影響9、在緊急情況，同時生產現場不允許控制閥進行全行程動作時，使用“Sub"初始化模式（在線更換法）對閥門定位器進行替換后的啟動?



　　 薩姆森3730閥門定位器安裝注意：



　　1、將其按在3277型薩姆森執行器。行程由7，51515/30mm幾種。安裝前，抬起定位器杠桿，使跟隨螺釘固定在執行器桿上。



　　2、確定控制閥從全關至全開位置的Zda行程



　　3、選擇與Zda行程范圍線匹配的梢釘位置，緊固在定位器上。



　　4、梢釘位置選擇，見蓋盤上的目錄。



　　5、當閥門行程在50%時，旋緊指示***至閥桿上，使其指示在中間位置。



　　6、確定杠桿可以移動



　　7、氣路連接：把各管線旋緊至閥門所帶配件上。?
