溫度在線監測系統主要是針對高低壓開關柜內電纜接頭、斷路器觸頭等電氣連接點的溫度進行監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提升設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

測溫元器件

1測溫傳感器

a.無線測溫傳感器：安裝于待測溫接點，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?/p>

目前無線測溫傳感器有三款：

b.有線測溫傳感器：安裝于待測溫接點，采集溫度量并通過有線方式傳輸?shù)膫鞲衅鳌Ｄ壳坝芯�測溫傳感器主要是PT100：

2接收/顯示單元

a. 配有一路 RS485 接口的無線測溫收發器：

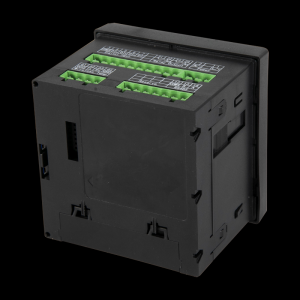

b. 無線測溫裝置ARTM-Pn：

c. 智能操控裝置ASD300/320:

d. 集中測溫顯示ARTM100：

e. 溫度巡檢儀ARTM8:

在線測溫系統配置

1低壓電氣接點有線測溫/變壓器繞組測溫

說明：ARTM8溫度巡檢儀多可配8路PT100傳感器，有線連接，測量低壓電氣接點時傳感器PT100需做好絕緣處理。

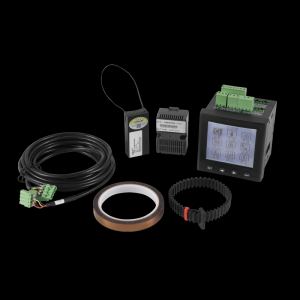

2高低壓柜內電氣接點無線測溫（單柜就地顯示）

說明：ARTM-Pn 無線測溫裝置多可連接 18 路無線溫度傳感器，無源（CT 取電）方式為 ATE300（捆綁式安裝），有源（電池供電）方式為 ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。

3高低壓柜內電氣接點無線測溫帶操顯功能（就地顯示）

說明：ASD300/320 智能操控裝置多可連接 12 路無線溫度傳感器，無源（CT 取電）方式為 ATE300（捆綁式安裝），有源（電池供電）方式為 ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。

4高低壓柜內電氣接點無線測溫（不需要就地顯示）

說明：ATC200 無線溫度收發器多可連接 12 路有源無線溫度傳感器， ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。于接收同一臺開關柜內有源無線溫度傳感器溫度信號，如柜內無線溫度傳感器數量大于 12 點，需配置多個收發器。）

5集中式（ATC400）

說明：ATC400 無線溫度收發器多可連接 240 路無源無線溫度傳感器 ATE300（捆綁式安裝），可接收多臺柜內的無線溫度傳感器溫度信號。

6高低壓柜內電氣接點無線測溫（集中就地顯示）

a） 觸摸屏搭配 ATC200

說明：觸摸屏通過 RS485 總線連接多個 ATC200 實現開關柜溫度集中顯示，每個觸摸屏多可接20只ATC200，每個ATC200多可接12只有源無線溫度傳感器。

b) 觸摸屏搭配 ATC400

說明：觸摸屏通過 RS485 接口連接一只 ATC400 實現開關柜溫度集中顯示，一只個 ATC200 多可接收 240 只有源無線溫度傳感器。
