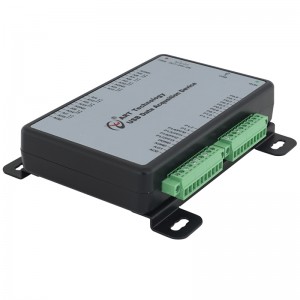

8 路模擬量差分檢測，8 路隔離數字量輸入、8 路隔離數字量輸出模塊，通訊接口為USB 接口，兼容 USB1.1/2.0 協議，操作簡便易用。
指標參數
|
模擬量輸入
|
通道輸入
|
8路差分
|
|
輸入類型
|
熱電偶，電流輸入，mV，V
|
|
電壓量程
|
±50 mV，±100 mV，±500 mV，±1.0V，±2.5V，±5.0V，±10.0V
|
|
電流量程
|
4～20mA, ±20mA
|
|
熱電偶量程
|
J 0～1200
K 0～1300
T -200～400
E 0～1000
R 0～1700
S 0～1768
B 0～1800
有斷線檢測功能
|
|
量程配置
|
每通道量程可單獨配置
|
|
分辨率
|
16位
|
|
采樣率
|
10sps（總通道）
|
|
輸入阻抗
|
20MΩ/V,125Ω/mA
|
|
精度
|
10/100/1000base-TX
|
|
控制器
|
±0.1%
|
|
隔離電壓
|
2500VDC
|
|
隔離數字量輸入
|
輸入通道數量
|
8路
|
|
隔離電壓
|
2500VDC
|
|
光耦隔離響應時間
|
25us
|
|
輸入電壓范圍
|
濕接點：邏輯0：3Vdc max 邏輯1:5V~30Vdc
|
|
隔離數字量輸出
|
輸出通道數量
|
8路
|
|
輸出類型
|
集電極開路輸出（NPN）
|
|
隔離電壓
|
2500VDC
|
|
光耦隔離響應時間
|
25us
|
|
輸出電壓
|
5-30VDC
|
|
輸出電流
|
每通道高達200mA，總通道高達1.1A
|
|
其他
|
通信接口
|
USB1.1/2.0
|
|
電源接口
|
可直接通過USB供電，或者通過DC5V接口供電，
電壓范圍5V±0.5V
|
|
電源功耗
|
額定：5V@200mA
max：5V@350mA
|
|
操作溫度
|
0~60℃
|
|
存儲溫度
|
-20~70℃
|
|
存儲濕度
|
5%~95%
|
|
尺寸
|
130 X 80 X 24.5 mm(不帶支架情況)
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
