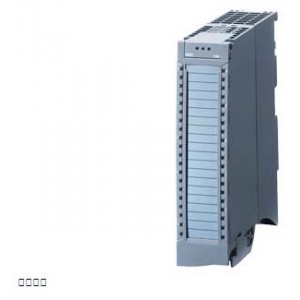

SIPLUS S7-1500 AI 8xU/I/RTD/TC 基于 6ES7531-7KF00-0AB0 帶防腐蝕涂層, -40 - +70°C, 模擬輸入模塊 16 位分辨率 , 精度 0.3%, 8 通道,分成組,每組 8, 4 通道在用溫度傳感器 RTD 測量情況下, 共模電壓 10V; 診斷;過程報警 包括饋電元素, 屏蔽支架和屏蔽端子 |
一般信息 |
產品類型標志 |
AI 8xU/I/RTD/TC ST |
產品功能 |
● I&M 數據 |
是; I&M0 至 I&M3 |
附帶程序包的 |
● STEP 7 TIA 端口,可組態 / 已集成,自版本 |
參見文章 ID:109746275 |
運行中的 CiR 配置 |
可在 RUN 模式下更改參數分配 |
是 |
可在 RUN 模式下校準 |
是 |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
19.2 V |
允許范圍,上限 (DC) |
28.8 V |
傳感器供電 |
24 V 傳感器供電 |
● 短路保護 |
是 |
● 輸出電流,***大值 |
53 mA |
功率 |
來自背板總線的功率輸出 |
0.7 W |
功率損失 |
功率損失,典型值 |
2.7 W |
模擬輸入 |
模擬輸入端數量 |
8; > +60 °C 允許***多 2 個(每個 ±20 mA)或***多 4 個(每個 ±10 V)或***多 4 個 RTD |
● 電流測量時 |
8 |
● 電壓測量時 |
8 |
● 測量電阻/電阻型熱電偶時 |
4 |
● 測量熱電偶時 |
8 |
電壓輸入允許的輸入電壓(毀壞限制),***大值 |
28.8 V |
電流輸入允許的輸入電流(毀壞限制),***大值 |
40 mA |
溫度測量的技術單位,可調節 |
是; °C / °F / K |
輸入范圍(額定值),電壓 |
● 1 V 至 5 V |
是 |
— 輸入電阻(1 V 至 5 V) |
100 k |
● -1 V 至 +1 V |
是 |
— 輸入電阻(-1 V 至 +1 V) |
10 M |
● -10 V 至 +10 V |
是 |
— 輸入電阻(-10 V 至 +10 V) |
100 k |
● -2.5 V 至 +2.5 V |
是 |
— 輸入電阻(-2.5 V 至 +2.5 V) |
10 M |
● -250 mV 至 +250 mV |
是 |
— 輸入電阻(-250 mV 至 +250 mV) |
10 M |
● -5 V 至 +5 V |
是 |
— 輸入電阻(-5 V 至 +5 V) |
100 k |
● -50 mV 至 +50 mV |
是 |
— 輸入電阻(-50 mV 至 +50 mV) |
10 M |
● -500 mV 至 +500 mV |
是 |
— 輸入電阻(-500 mV 至 +500 mV) |
10 M |
● -80 mV 至 +80 mV |
是 |
— 輸入電阻(-80 mV 至 +80 mV) |
10 M |
輸入范圍(額定值),電流 |
● 0 至 20 mA |
是 |
— 輸入電阻(0 至 20 mA) |
25 加上約 42Ohm,用于通過 PTC 實現過壓保護 |
● -20 mA 至 +20 mA |
是 |
— 輸入電阻(-20 mA 至 +20 mA) |
25 加上約 42Ohm,用于通過 PTC 實現過壓保護 |
● 4 mA 至 20 mA |
是 |
— 輸入電阻(4 mA 至 20 mA) |
25 加上約 42Ohm,用于通過 PTC 實現過壓保護 |
輸入范圍(額定值),熱電偶 |
● 類型 B |
是 |
— 輸入電阻(類型 B) |
10 M |
● 類型 E |
是 |
— 輸入電阻(類型 E) |
10 M |
● 類型 J |
是 |
— 輸入電阻(類型 J) |
10 M |
● 類型 K |
是 |
— 輸入電阻(類型 K) |
10 M |
● 類型 N |
是 |
— 輸入電阻(類型 N) |
10 M |
● 類型 R |
是 |
— 輸入電阻(類型 R) |
10 M |
● 類型 S |
是 |
— 輸入電阻(類型 S) |
10 M |
● 類型 T |
是 |
— 輸入電阻(類型 T) |
10 M |
輸入范圍(額定值),電阻溫度計 |
● Ni 100 |
是; 標準/氣候 |
— 輸入電阻 (Ni 100) |
10 M |
● Ni 1000 |
是; 標準/氣候 |
— 輸入電阻 (Ni 1000) |
10 M |
● LG-Ni 1000 |
是; 標準/氣候 |
— 輸入電阻 (LG-Ni 1000) |
10 M |
● Pt 100 |
是; 標準/氣候 |
— 輸入電阻 (Pt 100) |
10 M |
● Pt 1000 |
是; 標準/氣候 |
— 輸入電阻 (Pt 1000) |
10 M |
● Pt 200 |
是; 標準/氣候 |
— 輸入電阻 (Pt 200) |
10 M |
● Pt 500 |
是; 標準/氣候 |
— 輸入電阻 (Pt 500) |
10 M |
輸入范圍(額定值),電阻 |
● 0 至 150 歐姆 |
是 |
— 輸入電阻(0 至 150 歐姆) |
10 M |
● 0 至 300 歐姆 |
是 |
— 輸入電阻(0 至 300 歐姆) |
10 M |
● 0 至 600 歐姆 |
是 |
— 輸入電阻(0 至 600 歐姆) |
10 M |
● 0 至 6000 歐姆 |
是 |
— 輸入電阻(0 至 6000 歐姆) |
10 M |
● PTC |
是 |
— 輸入電阻 (PTC) |
10 M |
熱電偶 (TC) |
溫度補償 |
— 使用 RTD 進行的外部溫度補償 |
是 |
— 0°C 比較點溫度的補償 |
是; 可設置固定值 |
導線長度 |
● 屏蔽,***大值 |
800 m; U/I 中,R/RTD 時 200 m,TC 時 50 m |
輸入端的模擬值構成 |
集成和轉換時間/每通道分辨率 |
● 帶有過調制的分辨率(包括符號在內的位數),***大值 |
16 bit |
傳感器 |
信號傳感器連接 |
● 用于電壓測量 |
是 |
● 對于作為兩線制測量變送器時的電流測量 |
是 |
— 雙線測量變頻器的負載,***大值 |
820 |
● 對于作為四線制測量變送器時的電流測量 |
是 |
● 對于利用兩線制接口進行的電阻測量 |
是; 僅用于 PTC |
● 對于利用三線制接口進行的電阻測量 |
是; 所有 PTC 以外的測量范圍;電纜電阻的內部補償 |
● 對于利用四線制接口進行的電阻測量 |
是; 所有 PTC 以外的測量范圍 |
誤差/精度 |
線性錯誤(與輸入范圍有關),(+/-) |
0.02 % |
溫度錯誤(與輸入范圍有關),(+/-) |
0.005 %/K; TC 類型 T 時,0.02 ± % / K |
輸入端之間的串?dāng)_,***小值 |
-80 dB |
25 °C 時起振狀態下的重復精度(與輸入范圍有關),(+/-) |
0.02 % |
整個溫度范圍內的操作錯誤限制 |
● 電壓,與輸入范圍有關,(+/-) |
0.5 % |
● 電流,與輸入范圍有關,(+/-) |
0.5 % |
● 電阻,與輸入范圍有關,(+/-) |
0.5 % |
● 熱電阻,與輸入范圍有關,(+/-) |
Ptxxx 標準: ±1.5 K,Ptxxx 氣候: ±0.5 K,Nixxx 標準: ±0.5 K,Nixxx 氣候:±0.3 K |
● 熱電偶,與輸入范圍有關,(+/-) |
類型 B: > 600 °C ±4.6 K,類型 E: > -200 °C ±1.5 K,類型 J: > -210 °C ±1.9 K,類型 K: > -200 °C ±2.4 K,類型 N: > -200 °C ±2.9 K,類型 R: > 0 °C ±4.7 K,類型 S: > 0 °C ±4.6 K,類型 T: > -200 °C ±2.4 K |
基本錯誤限制(25 °C 時的操作錯誤限制) |
● 電壓,與輸入范圍有關,(+/-) |
0.1 % |
● 電流,與輸入范圍有關,(+/-) |
0.1 % |
● 電阻,與輸入范圍有關,(+/-) |
0.1 % |
● 熱電阻,與輸入范圍有關,(+/-) |
Ptxxx 標準: ±0.7 K,Ptxxx 氣候: ±0.2 K,Nixxx 標準: ±0.3 K,Nixxx 氣候:±0.15 K |
● 熱電偶,與輸入范圍有關,(+/-) |
類型 B: > 600 °C ±1.7 K,類型 E: > -200 °C ±0.7 K,類型 J: > -210 °C ±0.8 K,類型 K: > -200 °C ±1.2 K,類型 N: > -200 °C ±1.2 K,類型 R: > 0 °C ±1.9 K,類型 S: > 0 °C ±1.9 K,類型 T: > -200 °C ±0.8 K |
故障電壓抑制 f = n x (f1 +/- 1 %),f1 = 干擾頻率 |
● 串聯干擾(干擾峰值 < 輸入范圍的額定值),***小值 |
40 dB |
● 并聯電壓,***大值 |
10 V |
● 共模干擾,***小值 |
60 dB |
報警/診斷/狀態信息 |
診斷功能 |
是 |
報警 |
● 診斷報警 |
是 |
● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
診斷 |
● 電源電壓監控 |
是 |
● 斷線 |
是; 僅限 1 ... 5 V,4 ... 20 mA,TC、R 和 RTD |
● 溢出/下溢 |
是 |
診斷顯示 LED |
● RUN LED |
是; 綠色 LED |
● ERROR LED |
是; 紅色 LED |
● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
● 通道狀態顯示 |
是; 綠色 LED |
● 用于通道診斷 |
是; 紅色 LED |
● 用于模塊診斷 |
是; 紅色 LED |
電位隔離 |
通道的電勢分離 |
● 在通道之間 |
否 |
● 在通道之間,分組點數 |
8 |
● 在通道和背板總線之間 |
是 |
● 在通道和電子元件電源電壓之間 |
是 |
允許的電位差 |
輸入端之間 (UCM) |
DC 20 V |
在輸入端和 MANA (UCM) 之間 |
10 V DC |
內部接地和輸入端之間 |
75 V DC/60 V AC(基本絕緣) |
絕緣 |
絕緣測試,使用 |
707 V DC(測試類型) |
環境要求 |
運行中的環境溫度 |
● 水平安裝,***小值 |
-40 °C; = Tmin(包括冷凝 / 霜) |
● 水平安裝,***大值 |
70 °C; = Tmax |
● 垂直安裝,***小值 |
-40 °C; = Tmin |
● 垂直安裝,***大值 |
40 °C; = Tmax |
參考海平面的運行高度 |
● ***大海拔安裝高度 |
5 000 m |
● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
相對空氣濕度 |
● 帶凝露,已通過 IEC 60068-2-38 檢驗,***大值 |
100 %; RH,包括凝露/凍結(在凝露狀態下不得調試) |
堅實性 |
冷卻劑和潤滑劑 |
— 對市售冷卻劑和潤滑劑耐用 |
是; 空氣中有柴油和油滴 |
用于地點位置固定的工業設備 |
— 對生物活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子(不包括動物群體),3B3 級設備可訂購 |
— 對化學活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %),包括符合 EN 60068-2-52 的鹽霧(清晰度 3);* |
— 對機械活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3S4 級,包括沙子、粉塵;* |
用于船上 / 海上 |
— 對生物活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子(不包括動物群體),6B3 級設備可訂購 |
— 對化學活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %),包括符合 EN 60068-2-52 的鹽霧(清晰度 3);* |
— 對機械活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6S3 級,包括沙子、粉塵;* |
可應用于工業過程技術 |
— 對化學活性物質具有耐受性,符合 EN 60654-4 |
是; 3 級(三氯乙烯除外) |
— 環境條件適用于過程系統、測量系統和控制系統,符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級(三氯乙烯除外;有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值);LC3 級(鹽霧)和 LB3 級(油) |
備注 |
— 有關環境條件分類的說明,符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時,隨附的插頭蓋板必須保留在未占用的接口上! |
保形涂料 |
● 對裝配好的電路板涂層,根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
● 抗污染的保護,根據 EN 60664-3 |
是; 保護類型 1 |
● 軍用測試,根據 MIL-I-46058C,修訂版 7 |
是; 使用期間涂層可能褪色 |
● 印刷電路板組件用電氣絕緣化合物的合格性和性能,根據 IPC-CC-830A |
是; 保形涂料,A 類 |
尺寸 |
寬度 |
35 mm |
高度 |
147 mm |
深度 |
129 mm |
重量 |
重量,約 |
200 g |
其他 |
提示: |
額外的基本故障和集成時間過程中的噪聲 = 2.5ms:電壓: ±250mV (±0.02%)、±80mV (±0.05%)、±50mV (±0.05%)、電阻: 150Ohm ±0.02%、電阻溫度計: Pt100 氣候: ±0.08K、Ni100 氣候: ±0.08K、熱電偶: 類型 B、R、S: ±3K、類型 E、J、K、N、T:±1K |
