技術數據

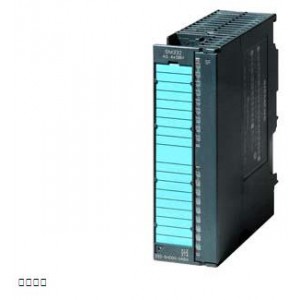

		SIMATIC S7-300，模擬輸入 SM 331，電位隔離， 8 模擬輸入熱電偶 B 型，E、J，K，L，N，R，S，T TXK/TXK（L）符合 GOST 16 位，50ms，1個 40針
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），***大值		240 mA
來自背板總線 DC 5 V，***大值		100 mA
功率損失
功率損失，典型值		3 W
模擬輸入
模擬輸入端數量		8
電壓輸入允許的輸入電壓（毀壞限制），***大值		75 V; 20 V DC 連續電壓，***大 1 s 內 DC 75 V（占空比 1：20）
電阻傳感器的恒定測量電流，典型值		0.7 mA
輸入范圍
● 電壓		否
● 電流		否
● 熱電偶		是
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		否
● 1 V 至 10 V		否
● -1 V 至 +1 V		否
● -10 V 至 +10 V		否
● -2.5 V 至 +2.5 V		否
● -250 mV 至 +250 mV		否
● -5 V 至 +5 V		否
● -50 mV 至 +50 mV		否
● -500 mV 至 +500 mV		否
● -80 mV 至 +80 mV		否
輸入范圍（額定值），電流
● 0 至 20 mA		否
● -10 mA 至 +10 mA		否
● -20 mA 至 +20 mA		否
● -3.2 mA 至 +3.2 mA		否
● 4 mA 至 20 mA		否
輸入范圍（額定值），熱電偶
● 類型 B		是
● 類型 C		是
● 類型 E		是
● 類型 J		是
● 類型 K		是
● 類型 L		是
● 類型 N		是
● 類型 R		是
● 類型 S		是
● 類型 T		是
● 類型 U		是
● 類型 TXK/TXK(L) 符合 GOST		是
輸入范圍（額定值），電阻溫度計
● Cu 10		否
● Ni 100		否
● Ni 1000		否
● LG-Ni 1000		否
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		否
● Pt 1000		否
● Pt 200		否
● Pt 500		否
