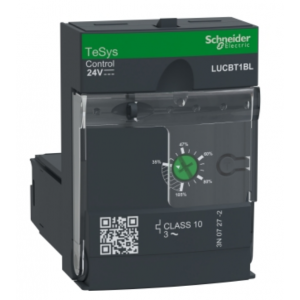

LUCB 高級型控制單元 (用于三相電機保護), 0.35...1.05 A, 24 V DC, 保護等級10
LUCBT1BL
規格
主要信息
| 產品系列 |
TeSys |
| 產品系列 |
TeSys Ultra |
| 產品短名 |
LUCB |
| 產品類型 |
高級控制單元 |
| 產品應用 |
Motor control
電動機保護 |
| 應用領域 |
基本保護、高級控制單元、通信 |
| 主要功能 |
相位故障與相位不平衡的保護
過載與短路的保護
接地故障保護
手動復位 |
| 適用范圍 |
Power base LUTM |
| 網絡頻率 |
40...60 Hz |
| 負載類型 |
三相電動機 - 冷卻: 自冷卻 |
| 使用類別 |
AC-41
AC-44
AC-43 |
| rated motor current adjustment range |
0.35…1.05 A |
| 熱脫拖扣等級 |
等級 10 - 頻率限制: 40…60 Hz - 溫度補償: -25…70 °C 符合 IEC 60947-6-2
等級 10 - 頻率限制: 40…60 Hz - 溫度補償: -25…70 °C 符合 UL 508 |
| 脫扣閾值 |
14.2 x Ir +/- 20% |
| 缺相敏感性 |
是 |
| [Uc] control circuit voltage |
24 V DC |
補充信息
| 控制電壓限額 |
20...28 V 適用 DC 電路 24 V 運行期間
14.5 V 適用 DC 電路 24 V 下降 |
| 典型功耗 |
130 mA 在…上 24 V DC 閉合時的I***大值
60 mA 在…上 24 V DC I rms 密封 |
| 熱消散 |
2 W 適用 控制回路 |
| 動作時間 |
35 ms 開口 適用 控制回路
70 ms 閉合 適用 控制回路 |
| 復位 |
手動復位 |
| 標準 |
EN 60947-6-2
IEC 60947-6-2
UL 508
CSA C22.2 No 14 |
| 產品認證 |
UL
CSA |
| 額定絕緣電壓 [Ui] |
250 V 符合 IEC 60947-6-2
250 V 符合 UL 60947-4-1
250 V 符合 DIN 3852-Y |
| 額定沖擊耐受電壓 [Uimp] |
4 kV 符合 IEC 60947-6-2 |
| 固定模式 |
插入式 (前面板) |
| 寬度 |
45 mm |
| 高度 |
66 mm |
| 深度 |
60 mm |
| 型號 |
LUCB |
環境
| IP 保護等級 |
IP20 前面板或接線端子 符合 IEC 60947-1
IP20 其他方面 符合 IEC 60947-1
IP40 前面板外部連接區域 符合 IEC 60947-1 |
| 防護措施 |
TH 符合 IEC 60068 |
| 環境溫度 |
-25…70 °C |
| 貯存環境溫度 |
-40…85 °C |
| 工作海拔 |
2000米 |
| 耐火及耐異常高溫能力 |
960 °C 支持活動附件箱 符合 IEC 60695-2-12
650 °C 符合 IEC 60695-2-12 |
| 抗沖擊 |
10 gn 電極打開 符合 IEC 60068-2-27
15 gn 電極閉合 符合 IEC 60068-2-27 |
| 抗振動 |
2 gn 5…300 Hz 電極打開 符合 IEC 60068-2-6
4 gn 5…300 Hz 電極閉合 符合 IEC 60068-2-6 |
| 抗靜電放電 |
8 kV 水平 3 隔空 符合 IEC 61000-4-2
8 kV 水平 4 接觸 符合 IEC 61000-4-2 |
| 浪涌 |
1 kV 差模 符合 IEC 60947-6-2
2 kV 共模 符合 IEC 60947-6-2 |
| 抗輻射電磁干擾 |
10 V/m 3 符合 IEC 61000-4-3 |
| 抗瞬時脈沖能力 |
2 kV 等級 3 串行鏈接 符合 IEC 61000-4-4
4 kV 等級 4 除串行鏈路外的所有電路 符合 IEC 61000-4-4 |
| 抗輻射電磁干擾性能 |
10 V 符合 IEC 61000-4-6 |
| 抗瞬時斷電 |
3 ms |
| 抗干擾電壓 |
95 % / 500 ms 符合 IEC 61000-4-11 |
包裝單位
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5.5 cm |
| Package 1 Width |
8 cm |
| Package 1 Length |
10 cm |
| Package 1 Weight |
132 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
23 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
3.349 kg |
