技術數據

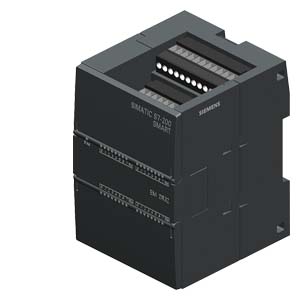

		SIMATIC S7-200 SMART，CPU SR20， 上，AC/DC/繼電器， 機載 I/O： 12 個 24V DC 數字輸入；8 DO 繼電器 2A； 電源：AC 47-63Hz 時，85 - 264V AC， 77 至 138 V DC 程序存儲器/數據存儲器 20 KB
一般信息
產品類型標志		CPU SR20 AC/DC/繼電器
附帶程序包的
● 工程系統		STEP 7 Micro/WIN SMART
安裝方式/安裝
導軌安裝		是; 標準導軌
電源電壓
允許范圍，下限 (DC)		77 V
允許范圍，上限 (DC)		138 V
額定值 (AC)
● AC 120 V		是
● AC 230 V		是
允許范圍，下限 (AC)		85 V
允許范圍，上限 (AC)		264 V
電源頻率
● 允許范圍，下限		47 Hz
● 允許范圍，上限		63 Hz
輸入電流
耗用電流（額定值）		170 mA; AC 240 V 時
耗用電流，***大值		290 mA; AC 120 V 時
接通電流，***大值		9.3 A; 264 V 時
輸出電流
電流輸出，***大值		300 mA; 24 V DC 傳感器電源
用于背板總線 (DC 5 V)，***大值		1.4 A; ***大 5 V DC，用于 EM 總線
功率損失
功率損失，***大值		14 W
存儲器
存儲器類型		DDR
閃存		是
RAM		是
用于用戶數據的可用存儲器		8 kbyte
存儲器大小		12 kbyte; 程序存儲器
微型存儲卡		是; microSDHC 卡（可選）
緩沖
● 存在		是; 免維護，RTC 需要 7 天。
CPU-處理時間
對于位運算，典型值		150 ns; / 說明
對于字運算，典型值		1.2 µs; / 說明
對于浮點運算，典型值		3.6 µs; / 說明
地址范圍
外設地址范圍
● 輸入端		144 byte; 256 位數字量輸入和 56 字模擬量輸入
● 輸出端		144 byte; 256 位數字量輸出和 56 字模擬量輸出
時間
時鐘
● 類型		硬件時鐘，未緩沖
● 硬件時鐘（實時時鐘）		是
● 緩沖持續時間		7 d
● 每日偏差，***大值		120 s; 25 °C 時在 120s/月范圍內
