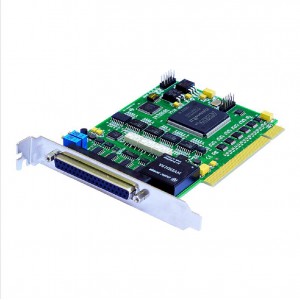

本卡是一種基于PCI總線的數據采集卡，可直接插在IBM-PC/AT 或與之兼容的計算機內的任一PCI插槽中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。
它的主要應用場合為：
    ◆ 電子產品質量檢測
    ◆ 信號采集
    ◆ 過程控制
    ◆ 伺服控制

第三節、AD 模擬量輸入功能

    ◆ 轉換器類型：AD7663（默認為 AD7663，也可使用 AD7665）
  ◆ 輸入量程：±10V、±5V、±2.5V、0～10V、0～5V
        轉換精度：16 位(Bit)
    ◆ 采樣速率(Frequency)：速率為 250KHz（使用 AD7665 時，速率為 500KHz）
       注釋：各通道實際采樣速率 = 總采樣速率(Frequency)/采樣通道數
  ◆ 物理通道數：32 通道(單端 SE), 16 通道(雙端 DI)
  ◆ 模擬量輸入方式：?jiǎn)味四�擬輸入和雙端模擬輸入
  ◆ 采樣通道數：軟件可選擇，通過設置首通道(FirstChannel)和末通道(LastChannel)實現的
       說明：采樣通道數 = LastChannel – FirstChannel + 1
  ◆ 通道切換方式：首末通道順序切換
  ◆ 模擬輸入隔離電壓: 2500Vrms（1min）
  ◆ 數據讀取方式：軟件查詢非空和半滿方式
  ◆ 存諸器深度： 8K 字（點）FIFO 存儲器
  ◆ 存儲器標志：非空、半滿、滿（溢出）
  ◆ 異步與同步(ADMode)：可實現連續（異步）與分組(偽同步)采集
  ◆ 組間間隔(GroupInterval)：軟件可設置，***小為采樣周期(1/Frequency)，***大為 419400uS
  ◆ 時鐘源(ClockSource)：板內時鐘和板外時鐘軟件可選
  ◆ 觸發模式(TriggerMode)：軟件內部觸發和硬件后觸發（簡稱外觸發）
  ◆ 觸發類型(TriggerType)：數字邊沿觸發和脈沖電平觸發
  ◆ 觸發方向(TriggerDir)：負向、正向、正負向觸發
  ◆ 數字量觸發源（DTR）輸入范圍：標準 TTL 電平
  ◆ 程控放大器類型：默認為 AD8251，兼容 AD8250、AD8253
  ◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
    ◆ 模擬輸入阻抗：10M
    ◆ 放大器建立時間：785nS(0.001%)(max)
    ◆ 非線性誤差：±3LSB(***大)
    ◆ 系統測量精度：0.01%
    ◆ 工作溫度范圍：0℃ to 50℃
    ◆ 存儲溫度范圍：-40℃ ～ 70℃

第四節、其他指標

    ◆ 板載時鐘振蕩器: 40MHz

第五節、板卡外形尺寸

    138mm(長) * 110mm(寬)*18.50mm(高)

第六節、產品安裝核對表

    打開 PCI8191 板卡包裝后，你將會發現如下物品：
        1、 PCI8191 板卡一個
        2、 ART 軟件光盤一張，該光盤包括如下內容 ：
            a) 本公司所有產品驅動程序，用戶可在 PCI 目錄下找到 PCI8191 驅動程序；
            b) 用戶手冊（pdf 格式電子文檔）；

第七節、安裝指導

一、軟件安裝指導
    在不同操作系統下安裝PCI8191板卡的方法一致，在本公司提供的光盤中含有安裝程序Setup.exe，用戶雙擊
此安裝程序按界面提示即可完成安裝。

二、硬件安裝指導
    在硬件安裝前首先關閉系統電源，待板卡固定后開機，開機后系統會自動彈出硬件安裝向?qū)�，用戶可選擇系
統自動安裝或手動安裝。
    注意：不可帶電插拔板卡。
