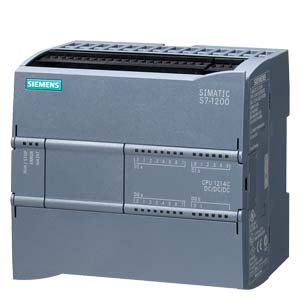

SIMATIC S7-1200，CPU 1214C， 緊湊型 CPU，DC/DC/DC， 機載 I/O： 14 個 24V DC 數字輸入；10 個 24V DC 數字輸出； 2 AI 0-10V DC， 電源：直流 20.4-28.8V DC， 程序/數據存儲器 100 KB | |
| 一般信息 | ||
| 產品類型標志 | CPU 1214C DC/DC/DC | |
| 固件版本 | V4.5 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 V17 及以上版本 | |
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 是 | |
| 允許范圍，下限 (DC) | 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 20.4 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 500 mA; 僅 CPU | |
| 耗用電流，***大值 | 1 500 mA; CPU 連同全部擴展模塊 | |
| 接通電流，***大值 | 12 A; 28.8 V 時 | |
| I²t | 0.5 A²·s | |
| 輸出電流 | ||
| 用于背板總線 (DC 5 V)，***大值 | 1 600 mA; ***大 5 V DC，用于 SM 和 CM | |
| 傳感器供電 | ||
| 24 V 傳感器供電 | ||
| ● 24 V | L+ 減去 4 V DC（***小值） | |
| 功率損失 | ||
| 功率損失，典型值 | 12 W | |
| 存儲器 | ||
| 工作存儲器 | ||
| ● 集成 | 100 kbyte | |
| 裝載存儲器 | ||
| ● 集成 | 4 Mbyte | |
| ● 插拔式（SIMATIC 存儲卡），***大值 | 帶有 SIMATIC 存儲卡 | |
| 緩沖 | ||
| ● 存在 | 是 | |
| ● 免維護 | 是 | |
| ● 不帶電池 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 0.08 µs; / 說明 | |
| 對于字運算，典型值 | 1.7 µs; / 說明 | |
| 對于浮點運算，典型值 | 2.3 µs; / 說明 | |
| CPU-組件 | ||
| 組件數量（總計） | DBs、FCs、FBs、計數器和定時器�？稍O(shè)定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�(gè)工作存儲器 | |
| OB | ||
| ● 數量，***大值 | 只通過代碼工作存儲器進行限制 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 14 kbyte | |
| 標記 | ||
| ● 容量，***大值 | 8 kbyte; 標記范圍的大小 | |
| 本地?cái)?shù)據 | ||
| ● 每個優先等級，***大值 | 16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB | |
| 地址范圍 | ||
| 過程映像 | ||
| ● 輸入端，可調整 | 1 kbyte | |
| ● 輸出端，可調整 | 1 kbyte | |
| 硬件擴展 | ||
| 每個系統的組件數量，***大值 | 3 個通訊模塊、1 個信號板、8 個信號模塊 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 緩沖持續時間 | 480 h; 典型值 | |
| ● 每日偏差，***大值 | 25 °C 時 ±60 秒/月 | |
| 數字輸入 | ||
| 數字輸入端數量 | 14; 集成 | |
| ● 可用來實現技術功能的輸入端 | 6; HSC（高速運算） | |
| 源型輸入/漏性輸入 | 是 | |
| 可同時控制的輸入端數量 | ||
| 所有安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 14 | |
| 輸入電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 1 mA 時 DC 5 V | |
| ● 對于信號“1” | 15 V DC，當為 2.5 mA 時 | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 | |
| — 從“0”到“1”時，***小值 | 0.2 ms | |
| — 從“0”到“1”時，***大值 | 12.8 ms | |
| 對于報警輸入端 | ||
| — 可參數化 | 是 | |
| 用于技術功能 | ||
| — 可參數化 | 單個相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m; 50 m 用于技術功能 | |
| ● 未屏蔽，***大值 | 300 m; 用于技術功能：否 | |
| 數字輸出 | ||
| 數字輸出端數量 | 10 | |
| ● 其中的快速輸出端 | 4; 100 KHz 脈沖序列輸出 | |
| 感應式關閉電壓的限制 | L+ (-48 V) | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A | |
| ● 照明負載時的***大值 | 5 W | |
| 輸出電壓 | ||
| ● 對于信號“0”的***大值 | 0.1 V; 附帶 10 kOhm 負載 | |
| ● 對于信號 “1”，***小值 | 20 V | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“0”的剩余電流，***大值 | 0.1 mA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 1 µs | |
| ● 從 ”1” 到“0”，***大值 | 5 µs | |
| 開關頻率 | ||
| ● 電阻負載的脈沖輸出端，***大值 | 100 kHz | |
| 繼電器輸出端 | ||
| ● 繼電器輸出端數量 | 0 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 2 | |
| 輸入范圍 | ||
| ● 電壓 | 是 | |
| 輸入范圍（額定值），電壓 | ||
| ● 0 至 +10 V | 是 | |
| — 輸入電阻（0 至 10 V） | ≥100 千歐姆 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 100 m; 扭線和屏蔽 | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 0 | |
| 輸入端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 | 10 bit | |
| ● 可參數化的集成時間 | 是 | |
| ● 轉換時間（每個通道） | 625 µs | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● ***大落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C; 同時接通的輸入端或輸出端數量：7 或 5 個（無相鄰接頭），60 °C 水平或 50 °C 垂直，14 或 10 個，55 °C 水平或 45 °C 垂直 | |
| ● 水平安裝，***小值 | -20 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | -20 °C | |
| ● 垂直安裝，***大值 | 50 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 操作，***小值 | 795 hPa | |
| ● 操作，***大值 | 1 080 hPa | |
| ● 存放/運輸，***小值 | 660 hPa | |
| ● 存放/運輸，***大值 | 1 080 hPa | |
| 參考海平面的運行高度 | ||
| ● 安裝高度，***小值 | -1 000 m | |
| ● 安裝高度，***大值 | 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 | |
| 相對空氣濕度 | ||
| ● 操作，***大值 | 95 %; 無凝結 | |
| 振動 | ||
| ● 運行疲勞極限符合 IEC 60068-2-6 | 2 g (m/s²) 面板安裝，1 g (m/s²) DIN 凹槽導軌 | |
| ● 操作，測試符合 IEC 60068-2-6 | 是 | |
| 沖擊測試 | ||
| ● 測試符合 IEC 60068-2-27 | 是; IEC 68，2-27 部分；半波正弦：沖擊強度 15 g（峰值），持續時間 11 ms | |
| 有害物質濃度 | ||
| ● RH < 60% 時的 SO2，無冷凝 | 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 | |
| 尺寸 | ||
| 寬度 | 110 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，約 | 415 g | |
| 上一次修改： | 2022/7/19 | |
