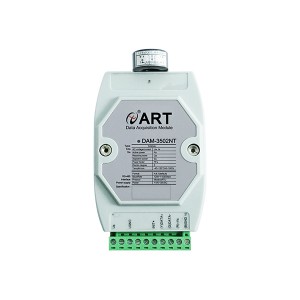

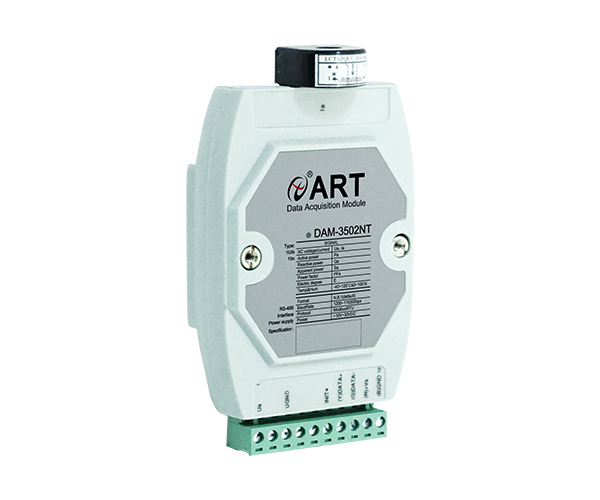

DAM-3502N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。DAM-3502N/NT模塊內部寄存器排列和DAM-3502/T模塊不同，更適合于PLC、組態軟件系統。
|
模擬量輸入
|
|
輸入通道
|
1路交流電流通道、1路交流電壓通道
|
|
輸入類型
|
電壓輸入，電流輸入
|
|
電壓量程（有效值）
|
默認400V有效值（可定制，***大450V有效值）
|
|
電流量程（有效值）
|
默認10A有效值（可定制5 A）
|
|
溫濕度測量
|
板載溫濕度傳感器（僅T模塊支持）
|
|
輸出參數
|
相電壓、相電流、有功功率、無功功率、視在功率、功率因數、總電度、
濕度（僅T模塊支持）、溫度（僅T模塊支持）
注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，
見1.5不同尾綴對比說明
|
|
采集信號
|
采集信號為電網標準交流信號，頻率***高65Hz
|
|
采樣速率
|
電壓、電流每400ms采集1次，功率、電度每300ms采集1次
|
|
分辨率
|
16位
|
|
采集精度
|
2‰
|
|
電流互感器
|
內置電流互感器，見1.6內置互感器說明
|
|
能量
|
帶能量存儲功能
|
|
二次互感
|
帶二次互感功能
|
|
隔離電壓
|
2500VRMS(浪涌保護電壓)
|
|
其他
|
|
通訊接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
數據傳輸速率
|
由波特率和讀取數據個數決定，如果一次性讀取所有數據，
建議在9600波特率下，1秒鐘讀取一次。
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.22W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
