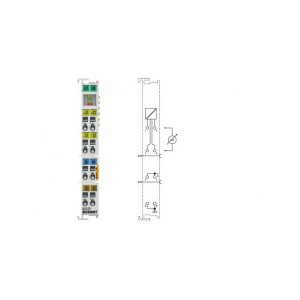

KL3454, KL3458 | 4/8 通道模擬量輸入端子模塊 4…20 mA

KL3454 和 KL3458 模擬量輸入端子模塊可處理 4 - 20 mA 范圍內的信號。電流被數字化后的分辨率為 12 位，并在電隔離的狀態下被傳送到上一級自動化設備。在 KL3454 總線端子模塊中，有 4 個輸入端為 2 線制型，并有一個公共的接地電位端。24 V 電源觸點連接到端子模塊，用于連接 2 線制傳感器，而無需外部電源。KL3458 有 8 個通道，特別適合安裝在控制柜內以節省空間。采用單一導線連接技術可*大限度地減少連接多通道傳感器所占用的空間。在 KL3454 和 KL3458 端子模塊中，電源觸點被連在一起。所有輸入端的基準接地為 0V 電源觸點。這兩個型號均可監測過載狀態。端子模塊狀態通過 K-bus 傳送到控制器。運行 LED 指示與總線耦合器的數據交換狀態，故障 LED 則指示過載或斷線狀態。

技術參數	KL3454 | KS3454	KL3458 | KS3458
輸入點數	4	8
電源	通過 K-bus 供電
信號電流	4…20 mA
內部電阻	< 85 Ω
分辨率	12 位
轉換時間	~ 2 ms	~ 4 ms
測量誤差	< ±0.3 %（滿量程）
浪涌電壓保護	30 V DC
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	85 mA	105 mA
過程映像中的位寬	輸入：4 x 16位數據 (4 x 8 位控制/狀態可選)	輸入：8 x 16 位數據（8 x 8 位控制/狀態可選）
組態	無地址或組態設置
重量	75 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊
