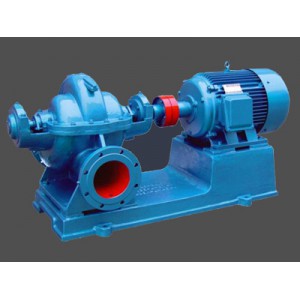

S/SH系列單級雙吸中開泵(離心泵)，供輸送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、廠礦、城市給水、電站、農田排灌和各種水利工程。



性能范圍

泵進口直徑DN: 100∽1400mm

流量Q: 至1800m3/h

揚程H: 至135m

工作壓力P: 至2.5MPa

工作溫度T: 至135°C



結構說明

S/SH系列單級雙吸中開泵(離心泵)為單級、雙吸、泵殼軸向中開的蝸殼式離心泵。泵吸入口與吐出口均在泵軸心線下方，呈水平方向。泵主要零件有泵體、泵蓋、葉輪、軸、雙吸密封環等。



泵進出水法蘭上，設有安裝真空表和壓力表的管螺孔，進出水法蘭底部設有放水管螺孔。法蘭按GB標準制作，也可采用ISO、DIN、BS或ANSI標準制作。



葉輪經平衡校驗合格后，用軸套及軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪軸向力利用其葉片對稱布置達到平衡。泵軸由兩套滾動軸承支撐，安裝在泵體兩端。軸承采用油脂潤滑。泵體上設有雙吸密封環，拆卸更換方便。泵通過彈性柱銷聯軸器或金屬迭片式聯軸器由電動機直接傳動。驅動機也可采用內燃機、氣輪機。軸封可采用填料密封，也可采用機械密封。軸封冷卻沖洗水可通過泵蓋中開面上的凹槽進入軸封腔，也可通過外接冷卻水管進入軸封腔。S/SH系列單級雙吸離心泵(中開泵)檢修時勿需拆卸進出水管及電動機，維修方便。



根據用戶需要，可改變泵結構尺寸。
