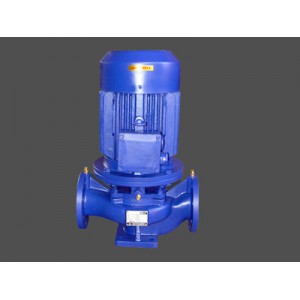

ISG型立式管道離心泵又稱管道泵、離心泵、管道離心泵、單級離心泵、立式泵、增壓泵、熱水泵、循環泵等，是我廠技術研究所聯合水泵***選用優良水力模型，采用IS型離心泵和SG型管道泵之性能參數，在一般立式管道泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型系列管道泵的基礎上派生出適用熱水管道泵、高溫耐腐蝕化工管道泵、管道油泵。該系列產品具有節能、噪音低、性能可靠等優點。符合新型機械部JB/T53058-93的標準要求，按ISO2858標準設計制造。



產品特點

1、管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、管道離心泵葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、管道離心泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

4、管道離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

6、管道離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。



主要用途

1、ISG型立式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2、IRG（GRG）型立式熱水（高溫）循環管道泵廣泛適用于：能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴�增壓循環輸送及城市采暖系統循環用泵，IRG型使用溫度T＜120℃，GRG型使用溫度T＜240℃。

3、IHG型立式化工離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

4、YG型立式管道離心油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ +120℃。

工作條件

1、吸入壓力≤1.0MPa，或泵系統工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度＜40℃，相對溫度＜95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。



注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
