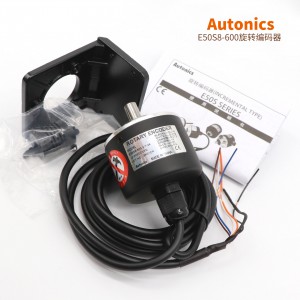

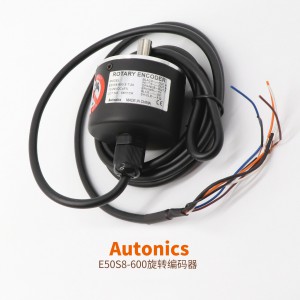

品牌:韓國奧托尼克斯AUTONICS
類別:Φ50mm軸型增量值旋轉編碼器
型號:E50S8-600-3-T-24
每轉脈沖數(P/R):600脈沖
輸出相:Note1 A B Z 相
外徑:Φ50mm
內軸:8mm
控制輸出:推拉輸出 ,(Low)-負載電流: 30mA 以下 ,殘留電壓:0.4VDC 以下
,(High)-負載電流: 10mA 以下,輸出電壓(電源電壓5VDC):電源電 壓-2.0VDC以上
,輸出電壓(電源電壓12-24VDC):(電源電壓-3.0)VDC以上
響應速度(上升下降):1μs 以下(電纜長度2m,I sink=***大20mA時)
***大響應頻率:300kHz
電源電壓:12-24VDC±5%(波紋 P-P:5% 以下)
消耗電流:80mA以下(無負載時)
絕緣阻抗:100MΩ以上(所有端子與外殼之間500VDC 兆歐)
耐電壓:750VAC 50/60Hz 1分鐘(輸入端子和外殼之間)
連接方式:軸向配線引出型
啟動扭矩: 70gf.cm (0.007N.m)以下,800gf.cm(0.078N.m)以下
軸負載:徑向;10kgf,軸向:2.5kgf.
***大允許轉速: 5000rpm
抗振動:10≈55Hz頻率,振幅為1.5mm X,Y,Z 方向各2小時
抗沖擊:75G 以下
使用環境溫度:-10≈70℃,保存時:-25≈85℃
使用環境濕度:35≈858%RH,保存時:35≈90%RH
防護等級:IP50(IEC規格)
配線規格:Φ5mm,5芯,長度:2M 屏蔽電纜
附件:Φ8mm 標準連軸器,支架。
重量:約363g(約275g)
獲得認證:CE
*為含包裝盒重量,括號內為產品凈重。
*周圍環境條件為未結冰,未接露狀態。
