產品簡介

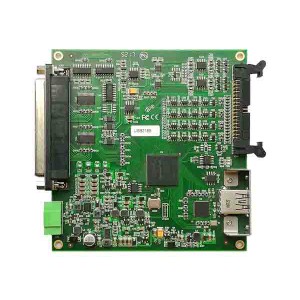

USB2185/2185 A 是一款多功能數據采集卡。該板卡提供 32 RSE / NRSE 通道， 16 通道 DIFF 模擬量輸入；4 通道模擬量同步輸出（USB2185 A 不支持 AO 功能）；16 路可編程 I/O；1 路計數器。 主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數
|
模擬量輸入
|
通道數
|
32通道（RSE、NRSE）、16通道（DIFF）
|
|
ADC分辨率
|
16位(Bit)
|
|
采集速率高達
|
500Ksps
|
|
AD量程
|
±10V、±5V、±2V、±1V
|
|
校準方式
|
軟件自動校準
|
|
通道掃描方式
|
異步循環掃描
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
16K 點FIFO
|
|
觸發源
|
軟件強制觸發、通道模擬量觸發、外部數字量觸發
|
|
模擬量輸出
（USB2185 A不支持）
|
通道數
|
4路
|
|
精度
|
16位
|
|
采樣范圍
|
±10V
|
|
采樣速率
|
每通道高達100Ksps
|
|
存儲器深度
|
4K字（點）FIFO存儲器
|
|
通道輸出模式
|
同步輸出
|
|
生成模式
|
單點（按需）采樣 、有限點采樣、連續采樣
|
|
CTR計數器
|
通道數
|
1路加法計數器
|
|
計數器位數
|
32位
|
|
DI\O
|
通道數
|
16路（Port0 8路，Port1 8路）
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
模擬量輸入
|
通道數
|
32通道（RSE、NRSE）、16通道（DIFF）
|
|
ADC分辨率
|
16位(Bit)
|
|
采集速率高達
|
500Ksps
|
|
AD量程
|
±10V、±5V、±2V、±1V
|
|
校準方式
|
軟件自動校準
|
|
通道掃描方式
|
異步循環掃描
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
16K 點FIFO
|
|
觸發源
|
軟件強制觸發、通道模擬量觸發、外部數字量觸發
|
|
模擬量輸出
（USB2185 A不支持）
|
通道數
|
4路
|
|
精度
|
16位
|
|
采樣范圍
|
±10V
|
|
采樣速率
|
每通道高達100Ksps
|
|
存儲器深度
|
4K字（點）FIFO存儲器
|
|
通道輸出模式
|
同步輸出
|
|
生成模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
CTR計數器
|
通道數
|
1路加法計數器
|
|
計數器位數
|
32位
|
|
DI\O
|
通道數
|
16路（Port0 8路，Port1 8路）
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
