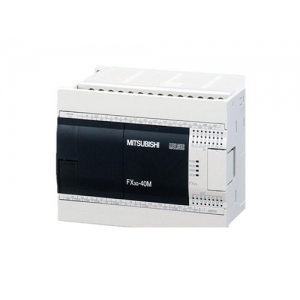

FX系列是三菱小型系列的PLC（可編程控制器），目前主要有FX5U、FX3U、FX3G、FX3S等系列。MELSEC-F系列PLC體積緊湊，但功能豐富、系統配置靈活。該系列PLC將電源模塊、CPU模塊和I/O模塊集成為一個緊湊的單元。具有I/O模塊、模擬模塊、定位模塊以及開放網絡擴展模塊的選配件，可滿足用戶的各種應用需求。



特點: 1、主體：集電源、CPU與I/O于一體，內置功能包括高速計數器和定位輸出等。

    2、擴展：包括多種I/O大小和配置的帶內置電源的[I/O擴展單元]與不帶電源的[I/O擴展塊]。

    3、模擬控制：可提供模擬輸入和輸出、溫度感知器輸入以及溫度控制等選配件。

    4、高數控制：可提供能提高內置高速計數器性能或增加高速計數容量的選配件。

    5、定位控制：可提供高速脈沖輸出以及SSCNETIII定位選配件。

    6、網絡與通訊：可提供CC-Link、以太網的網絡擴展選配件以及RS-232C和RS-485串行通信協議。

1、FX3G-24MT/ESS電源規格

   電源電壓：電源電壓AC100~240V

   電源電壓允許范圍：AC85~264V

   額定頻率：50/60Hz

   允許瞬時停電時間：對10ms以下的瞬時停電會繼續運行。

   電源保險絲：250V 1A

   沖擊電流：可達30A　5ms以下/AC100V

   消耗功率：32W

   DC24V供給電源：400mA

2、輸入規格

   輸入方式：漏型/源型

   輸入點數14點(16)*1

   輸入的連接方式：拆裝式端子排(M3螺絲)

   輸入信號電壓：DC24V ±10%

   輸入阻抗：X000~X007 3.3kΩ、X010以后4.3kΩ

   輸入信號電流：X000~X007 7mA/DC24V、X010以后5mA/DC24V

   輸入ON 靈敏度電流：X000~X0074.5mA以上、X010以后3.5mA以上

   輸入OFF靈敏度電流：1.5mA以下

   輸入響應時間：約10ms

   輸入信號形式

      無電壓觸點輸入

      漏型輸入時:NPN開集電極型晶體管

      源型輸入時:PNP開集電極型晶體管

   輸入回路隔離：光耦隔離

   輸入動作的顯示：光耦驅動時面板上的LED燈亮

   輸入回路的結構圖解



============輸入規格備注==============

*1. ( )內的數字表示占用點數。

*2. 輸入阻抗

*3. 「24V」、「0V」端子位于輸出端子側。

3、輸出規格

   輸出形式：晶體管/源型輸出

   連接形式拆裝式：端子排(M3螺絲)

   外部電源：DC5~30V

   輸出點數：10點(16)*1

   可達電阻負載：輸出1點/公共端:0.5 A以下、輸出4點/公共端:0.8A以下

   *可達電感性負載：輸出1點/公共端時為12W以下/DC24V、輸出4點/公共端時為19.2W以下/DC24V

   開路漏電流：0.1mA以下/DC30V

   ON電壓：1.5V以下

   響應時間：

     OFF→ON：Y000，Y001 :5μs以下/10mA以上(DC5~24V)、Y002~:0.2ms以下/200mA以上(DC24V)

     ON→OFF：Y000，Y001 :5μs以下/10mA以上(DC5~24V)、Y002~:0.2ms以下/200mA以上(DC24V)

   回路隔離：光耦隔離

   輸出動作的顯示：光耦驅動時面板上的LED燈亮

   輸出回路的結構圖解
