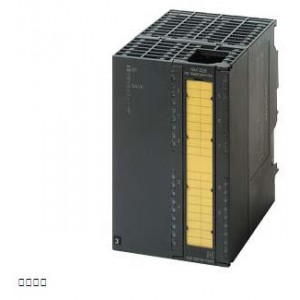

SIMATIC S7，數字輸入 SM 326，8 數字輸入；24V DC，NAMUR， 故障安全型 NAMUR 輸入 針對 SIMATIC S7 F 系統， 至 4 類線(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1個 40針 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
160 mA |
| 來自背板總線 DC 5 V，***大值 |
90 mA |
| 傳感器供電 |
| 輸出端數量 |
8 |
| 輸出電壓類型 |
DC 8.2 V |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
8 |
| — ***高可達 60 ℃，***大值 |
8 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
0.35 至 1.2 mA |
| ● 對于信號“1”，典型值 |
2.1 至 7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于 NAMUR 輸入端 |
| — 從“0”到“1”時，***大值 |
1.2 至 3 ms |
| — 從“1”到“0”時，***大值 |
1.2 至 3 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| ● 未屏蔽，***大值 |
100 m |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| 診斷顯示 LED |
| ● 故障安全模式 |
是 |
| ● 累積故障 SF（紅色） |
是 |
| 防爆參數 |
| 防爆組件 |
是 |
| IIC 類氣體接線端子的***大值 |
| ● Uo（空載電壓），***大值 |
10 V |
| ● Io（短路電流），***大值 |
13.9 mA |
| ● Po（輸出功率），***大值 |
33.1 mW |
| ● Co（允許的外部電容），***大值 |
3 µF |
| ● Lo（允許的外部電感），***大值 |
80 mH |
| ● Um（非本安接線端子上的電壓），***大值 |
60 V DC/30 V AC |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 標準、許可、證書 |
| 安全運行中可達到的***大安全等級 |
| ● 符合 EN 954 |
4 類線 |
| ● 性能等級符合 ISO 13849-1 |
PLe |
| ● SIL 按照 IEC 61508 |
SIL 2（單通道），SIL 3（雙通道） |
| 在防爆區域使用 |
| ● 防爆證書 |
99 ATEX 2671 X |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***大值 |
60 °C |
| 連接技術 / 標題 |
| 需要的前置插頭 |
1x 40 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
482 g |
