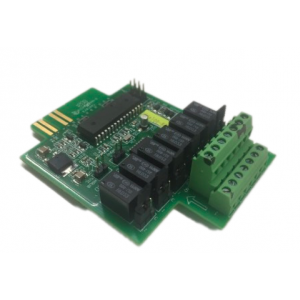

AS-400干接點卡

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

應用場景

山特僅提供界面（干接點），用戶自制應用程序

AS-400干接點卡適用機種
有短卡智能卡槽的山特UPS
AS400卡僅提供干接點訊號,以下為卡片內零件所能承受規格參數的***大值
	參數（ Parameter)	Symbol	Max	Unit
二極管（Diode）	反向電壓（Reverse Voltage)	VR	6	V
	正向電流 (Forward Current)	F	80	mA
	正向峰值電流(Peak Forward Curren)	IF(Peak)	1	A
繼電器觸點(Relay)	直流電壓(DC Voltage)	VDC	24	V
繼電器觸點(Relay)	直流電流(DC Current)	IDC	1	A
腳位定義與說明
Pin	訊號定義 (Signal Definition)	原因(Cause)	I/O	短路帽跳法(Jump Cap)
9	UPS故障（UPS fault）	UPS故障	Out	NO：JP1 2-1
9	UPS故障（UPS fault）	UPS故障	Out	NC：JP1 2-3
11	警示聲響（Sound Alarm）	1. 市電異常	Out	NO：JP4 2-1
		2. UPS告警或故障
		3. 旁路供電
		4. AS400 通訊異常
		(開機15秒后,持續通訊異常燈閃爍）		NC：JP4 2-3
1,3,6,10	外部電源接地接地		In
12	遠程關機	電池模式關機/UPS自測試（3-10s信號有效）	In	自測試：JP8 2-1
12	Remote Shutdown/ UPS自測試（(UPS Test)）	電池模式關機/UPS自測試（3-10s信號有效）	In
8	干接點共點(Common)		In
13	Pin 14,12 對應接地
13	（內部接地）	旁路供電	Out	NO: JP5 2-1
2	旁路供電(Bypass Active)	旁路供電	Out	NO: JP5 2-3
4	電池低電位	電池低電位	Out	NO: JP2 2-1
4	(Battery Low)	電池低電位	Out	NO: JP2 2-3
5	UPS輸出 (UPS ON)	UPS輸出	Out	NO: JP4 2-1
5	UPS輸出 (UPS ON)	UPS輸出	Out	NO: JP4 2-3
7	市電異常	市電異常	Out	NO: JP6 2-1
7	（Utility Failure）	市電異常	Out	NO: JP6 2-3
