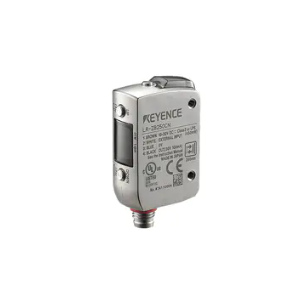

型號

LR-ZB250C3P*1

類型

距離設定型 (BGS/FGS)

外觀

矩形

輸出

PNP

連接形態

M8 連接器(3-pin)

檢測距離

35 至 250 mm (215 至 0)*2

標準檢測段差

35 至 180 mm：9 mm
180 至 250 mm：25 mm

顯示分辨率

1 至 3 (1 至 3 mm)

光點直徑

250 mm 時，約 2.4 × 1.2 mm

響應時間

1.5ms/10ms/50ms 切換方式

光源

類型

紅色激光 (660 nm)

激光分類

1 類激光產品
(IEC60825-1、FDA (CDRH) Part1040.10*3)

功能

指示燈

3 位數 7 段顯示 (紅色)、輸出指示燈 (黃色)、
DATUM 指示燈 (橙色)、1 spot 指示燈 (綠色)

計時器

OFF/ON- 延時/OFF- 延時/ 單觸

電氣規格

電源電壓

10-30 VDC、包含波動 10% (p-p)、Class 2 或 LPS

消耗功率

450 mW 以下 (24 V 時在 18 mA 以下、12 V 時在 34 mA 以下)

控制輸出

PNP 集電極開路
外加電壓在 30 VDC 以下、控制電流在 100 mA 以下、
殘余電壓 10 mA 以下時在 1.2 V 以下、10 至 100 mA 時在 2 V 以下

保護電路

電源逆接保護、輸出過電流保護、輸出電涌保護、輸出逆接保護

輸出動作

入光時 ON / 遮光時 ON 的切換方式

環境抗耐性

外殼防護級

IP68 (IEC60529)、IP69K (DIN40050-9)、ECOLAB*4、Diversey*4

絕緣電阻

20 M 以上 (500 VDC)

環境光照

白熾燈：2,000 lux 以下
日光：4,000 lux 以下*5

環境溫度

-10 至 +50 °C (無凍結)

存放環境溫度

-25 至 +75 °C (無凍結)

相對濕度

35 至 85 % RH (無凝結)

耐電壓

1,000 VAC、50/60 Hz、1 min

抗震性

10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時

耐沖擊性

1,000 m/s2、X,Y,Z 方向各 6 次

材質

罩殼：SUS316L、顯示屏：PES、鏡頭蓋：附帶防止劃傷涂層的 PMMA、墊片 / 連接器環：FKM

附件

使用說明書、證明 / 識別標簽 (FDA)

重量

約 55 g
