產品概述

• 適用于發電企業上網、跨區聯絡線、省網聯絡線及省內下網等關口計量點以及負荷頻聚變化的電氣化鐵路和大型工業用戶

•

       主要功能



• l 分時計量正向有功電能、四象限無功電能、無功計量有2種組合

  l 分時計量有、無功***大需量及發生時間

  l ***大8費率、主副兩套時段，***大可記錄13個月歷史記錄，每月支持***多3次結算

  l 可設置6類數據記錄負荷曲線

  l 具有兩套***電量?jī)鼋Y(jié)曲線，滿足現貨交易的高可靠性數據要求。

  l 三路RS485、吸附式紅外通訊接口，相互獨立，支持同時多路抄讀

  l 第三路RS485可選配為IRIG-B碼對時接口，可接收衛星授時儀的對時信號，確度達到毫秒級

  l 記錄電網事件和電表事件豐富。雙備份數據存儲，具有自檢和糾錯功能

  l 支持兩路或四路空節點電能脈沖及兩路LED電能脈沖輸出

  l 大屏幕、高亮背光、寬視角LCD，豐富的狀態指示和內容提示，專持諧波柱狀圖顯示

  項目	技術要求

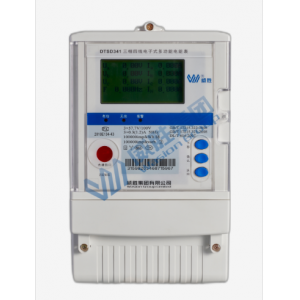

  產品型號	DTSD341/DSSD331-MA2
  準確度等級	有功:D級，無功:0.5S、2級
  工作電壓范圍	規定工作范圍80%Un-120%Un
  輔助電源范圍	AC85-265V或DC100-300V
  參比電壓	3*57.7/100V、3*100V
  電流規格	0.015-0.075(6)A  1.5(6)A、 0.01-0.05(10)A  1(10)A、 0.003-0.015(1.2)A  0.3(1.2)A、 0.003-0.015(6)A  0.3(6)A
  參比頻率	50Hz（自適應60Hz）
  工作溫度	規定工作溫度范圍為-25℃-+55℃
  	工作極限溫度范圍為-35℃-+65℃
  功耗	<1.5W,6VA
  時鐘誤差	優于±0.2s/d
  脈沖輸出參數	脈沖寬度：80ms±10ms
  	空節點輸出外接電源DC:5V-24V
  外形尺寸	高x寬x厚:291mmx175mmx85.5mm
  單機重量	約2.2Kg
