進口

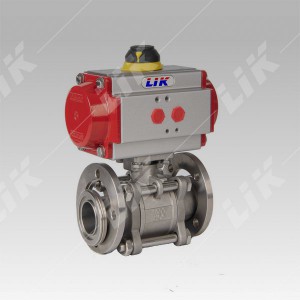

氣動高真空球閥是應用在真空系統中(又能適用一定的壓力下)開啟或切斷氣流的高真空球閥。閥門由回轉氣缸和閥體組成，通過電磁換向閥改變氣路方向，來驅動球閥啟閉。本閥門外形結構緊湊，美觀，密封座補償式設計。有自動補償密封座磨損功能，密封可靠，壽命長等優點。閥門氣缸可選擇單座用和雙作用結構，可選配信號反饋控制，防爆電器裝置及氣源處理元件。適用的工作介質為帶酸、堿性的各類氣體或液體。
進口氣動高真空球閥參數
公稱通徑：快卸：DN10-DN50、活套：DN10-DN200、螺紋：DN10-DN100
適用范圍(Pa)：快卸法蘭(KF)2×105~1.3×10-6/活套法蘭6×105~1.3×10-6
閥門漏率(Pa.L/S)：≤1.3×10-6
適用溫度：-30℃~150℃(標準)、-30℃~240℃(特殊)
閥體材質：不銹鋼304或316L
密封件材質：增強聚四氟乙烯
安裝位置：任意
氣源壓力(MPa)：0.4-0.8
電源電壓：AC220V/50Hz(標準)、AC110V；DC24V；DC12V等(特殊)
信號反饋及防爆：標準：閥位指示器、特殊：限位信號開關/隔爆信號開關/防爆電磁閥線圈/智能型定位器(4-20mA)
氣缸選擇：標準：雙作用式、特殊：?jiǎn)巫饔?有彈簧返回)可選擇常開或常閉
進口氣動高真空球閥尺寸表
| 外形及快卸法蘭連接尺寸(法蘭標準:GB/T4982-2003)： |
單位：mm |
| 型號 |
通徑 |
φD |
φB |
H |
L |
A |
| GUQ-10/KF |
10 |
30 |
12.2 |
185 |
92 |
150 |
| GUQ-16/KF |
16 |
30 |
17.2 |
185 |
100 |
150 |
| GUQ-25/KF |
25 |
40 |
26.2 |
200 |
114 |
150 |
| GUQ-32/KF |
32 |
55 |
41.2 |
230 |
140 |
170 |
| GUQ-40/KF |
40 |
55 |
41.2 |
245 |
160 |
185 |
| GUQ-50/KF |
50 |
75 |
52.2 |
235 |
175 |
205 |
