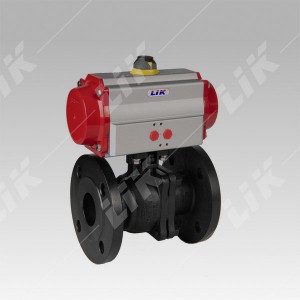

氣動碳鋼法蘭球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，再很大程度上節約了人力資源以及時間。氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。
根據工況需要?dú)鈩?dòng)法蘭式球閥可分為軟密封（-30～180℃）和硬密封（-40～450℃）兩種密封結構，以便在不同介質不同溫度及不同壓力的場所中合理使用。氣動法蘭球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，也可配置口徑大的球閥，氣動球閥目前可達到DN1200口徑。
1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
主要零部件材質Material of main parts
 |
序號 |
名稱 |
材質 |
| 1 |
右閥體 |
WCB |
| 2 |
螺母 |
35 |
| 3 |
墊片 |
PTFE、石墨金屬?gòu)?fù)合墊 |
| 4 |
螺栓 |
35 |
| 5 |
閥體 |
WCB |
| 6 |
閥座 |
PTFE、尼龍、PPL、硬質合金 |
| 7 |
球體 |
1Cr18Ni9Ti |
| 8 |
閥桿 |
1Cr13 |
| 9 |
墊片 |
1Cr18Ni12No2Ti |
| 10 |
填料 |
PTFE、柔性石墨 |
| 11 |
襯套 |
PTFE復合軸承 |
| 12 |
壓蓋 |
WCB |
| 13 |
螺栓 |
35 |
| 14 |
螺栓 |
35 |
| 15 |
連接之家 |
1Cr18Ni9Ti |
| 16 |
螺栓 |
35 |
| 17 |
連接套 |
35 |
外形尺寸
Overall Dimension
