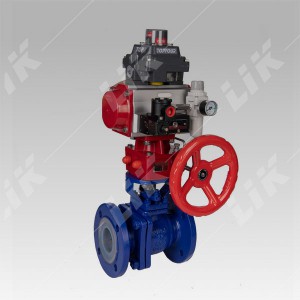

氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛應用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。氣動襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高，外觀光潔，與液體接觸部分全部為氟塑料，可在任意濃度的腐蝕性管路、管線工作。
氣動襯氟球閥具有很強的耐腐蝕性能，閥芯采用氟塑料作為內襯和軟密封閥座，特別適用于各種強腐蝕性介質的管道中，作開關和調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈，結構密封性能可靠，可達零泄漏，是防腐閥門里較好的選擇之一。
結構特點Features
1、采用氟塑料密封，具有高的化學穩定性，可以適用于任何強腐蝕性化學介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球體與閥桿鑄鍛為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔控制小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字型PTFE填料組合，使閥門達到零泄漏。
外形尺寸Overall Dimension
| DN |
L |
H1 |
D |
D1 |
D2 |
T |
f |
n-d |
| 15 |
140 |
88 |
95 |
65 |
45 |
16 |
2 |
4-14 |
| 20 |
140 |
93 |
105 |
75 |
58 |
16 |
2 |
4-14 |
| 25 |
150 |
100 |
115 |
85 |
68 |
18 |
2 |
4-14 |
| 32 |
165 |
120 |
140 |
100 |
78 |
18 |
2 |
4-18 |
| 40 |
180 |
126 |
150 |
110 |
88 |
18 |
2 |
4-18 |
| 50 |
200 |
135 |
165 |
125 |
102 |
18 |
2 |
4-18 |
| 65 |
220 |
170 |
185 |
145 |
122 |
18 |
2 |
8-18 |
| 80 |
250 |
185 |
200 |
160 |
138 |
20 |
2 |
8-18 |
| 100 |
280 |
215 |
220 |
180 |
158 |
20 |
2 |
8-18 |
| 125 |
320 |
225 |
250 |
210 |
188 |
22 |
2 |
8-18 |
| 150 |
360 |
230 |
285 |
240 |
212 |
22 |
2 |
8-22 |
| 200 |
457 |
260 |
340 |
295 |
268 |
24 |
2 |
12-22 |
結語Conclusion
德國萊克進口氣動襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果明顯。
