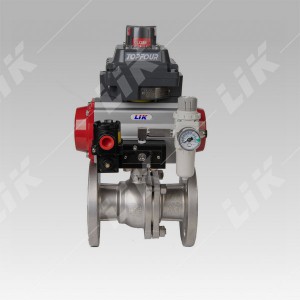

進口氣動調節球閥-進口氣動球閥-型號齊全-產品質量可靠
點擊圖片查看原圖
品牌： 德國萊克LIK品牌
進口氣動調節球閥： 萊克進口氣動調節球閥
單價： 3888.00元/臺
所在地： 全國
有效期至： 長期有效
最后更新： 2023-09-06 11:35
瀏覽次數： 331
詢價
店鋪基本資料信息

 產品詳細說明
 進口氣動調節球閥是一種轉角為90°的旋轉類球閥，采用角行程氣動執行器及球閥組成。是在引進國外**技術的基礎上進行特殊設計、精心制造的產品。氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

進口氣動調節球閥 主要技術參數

閥體

閥體形式 直通鑄造球型閥
公稱通徑 DN15～300mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 JIS、ANSI、GB、JB、HG等
連接形式 法蘭式、焊接式、螺紋式
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

閥內件

閥芯形式 O型球體閥芯
流量特性 快開特性

執行機構

執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動調節球閥主要性能指標

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量Q 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的2%

氣動調節球閥 主要性能規范

試驗壓力(MPa) 公稱壓力(MPa) 壓力級 JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封試驗 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
氣密試驗 0.5～0.7MPa

氣動調節球閥主要零件材料

1 左閥體 WCB、CF8、CF8M、CF3M
氣動調節球閥_內部結構圖
2 右閥體 WCB、CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 2Cr13、304、316
5 閥桿 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 WCB、CF8、CF8M、CF3M

氣動調節球閥主要外形及連接尺寸

氣動調節球閥_外形尺寸
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根據所配執行機構而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
