產品概述

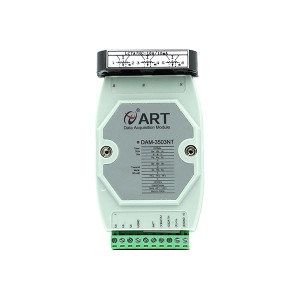

DAM-3503N(T)為三相四線制全參數交流電量采集模塊 ，RS485 通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
指標參數
|
模擬量輸入
|
|
輸入通道
|
3路電流通道、3路電壓通道
|
|
輸入類型
|
電壓輸入，電流輸入
|
|
電壓量程（有效值）
|
默認400V（可定制，***。大450V）
|
|
電流量程（有效值）
|
板載互感器：默認5 A（可定制10A）
|
|
溫濕度測量
|
板載溫濕度傳感器（僅T模塊支持）
|
|
輸出參數
|
相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、 正向有功電度、正向無功電度、輸入頻率、 三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、三相總功率因數、濕度（僅 T 模塊支持）、溫度（僅 T 模塊支持）
注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，
見1.5不同尾綴對比說明
|
|
采集信號
|
采集信號為電網標準交流信號，頻率不超過65Hz
|
|
采集精度
|
±0.2%
|
|
能量
|
帶能量存儲功能
|
|
二次互感
|
帶二次互感功能
|
|
隔離電壓
|
2500VRMS(浪涌保護電壓)
|
|
其他
|
|
通訊接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
數據傳輸速率
|
<10Hz
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.75W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
