產品簡介

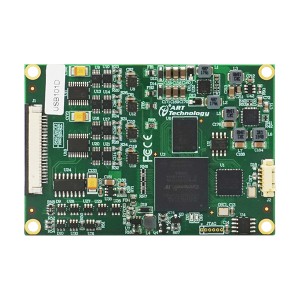

USB101D是一款超小尺寸的AD同步采集卡。該板卡提供4路差分模擬量輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量。本板卡的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
16位(Bit)
|
|
輸入通道
|
4路差分
|
|
輸入量程
|
±10V
|
|
過壓保護
|
±12V
|
|
校準方式
|
軟件自動校準
|
|
采樣率
|
高達1MS/s
|
|
采樣方式
|
同步采樣
|
|
采樣模式
|
連續采樣、觸發采樣、有限采樣
|
|
耦合方式
|
直流耦合
|
|
觸發模式
|
中間觸發、后觸發、預觸發、硬件延時觸發
|
|
觸發源
|
軟件觸發、DTR觸發
|
|
觸發方向
|
下降沿觸發、上升沿觸發、上下邊沿觸發
|
|
DTR輸入范圍
|
I標準TTL電平
|
|
程控增益
|
1、10、100、1000倍
|
|
輸入阻抗
|
10MΩ
|
|
非線性誤差
|
±4LSB(max)
|
|
增益誤差
|
10 ppm/°C(G = 8)
|
|
外時鐘輸入范圍
|
<= 1MHz，TTL電平信號
|
|
數據讀取與存儲
|
通道切換方式
|
4通道4芯片獨立工作
|
|
數據讀取方式
|
USB 2.0
|
|
采樣模式
|
有限采樣
|
連續采樣、連續觸發采樣
|
|
存儲器深度
|
64M字
DDR2存儲器
|
16K字FIFO
|
|
每通道存儲深度
|
8M字（點）
|
|
|
板卡尺寸
|
80.14mm(長)×55.07mm(寬)
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
