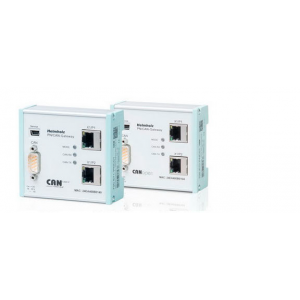

PN/CAN網關把CANopen設備連接到profinet網絡中，同時又是一個完整的CANopen主站。作為一個主站，PN/CAN網關支持網關的網絡管理功能，SYNE同步報文功能，以及監控節點保護和監測參與設備心跳功能�？梢栽O(shè)置高達16 PDOs數據交換為每個CANopen® Slave。
使用PN/CAN Layer 2網關，CAN設備可以連接使用專有的CAN協議，其中包括SAE J1939協議設備。
在PROFINET網絡一側，PN/CAN網關是一個支持高達100Mbps全雙工速率的PROFINET I/O設備，在CAN總線一側，同時支持1Mbps通訊速率。
CANopen網絡節點IO數據（PDOS）在PROFINET網絡中能夠清楚的顯示自由配置，并可以在PLC中直接處理。
PN/CAN網關在硬件配置中集成GSDML文件，即可對其進行完全配置。在用來編程時，無需要它軟件工具修改參數或在程序中調用功能塊。
對CANopen網絡中參與設備節點，可以配置SDO報文的參數，對應急事件信息管理也是可行的。

PN/CAN網關采用了MRP（媒體冗余）技術，及廣泛的診斷功能和在線診斷界面。

特點：

•    PROFINET I/O設備符合現場總線IEC 61158-6-10標準

•    集成2個RJ45交換機端口

•    全雙工100Mbps通訊速率

•    PROFINET符合Class B級

•    介質冗余協議（MRP）

•    CANopen主站以及CAN layer 2層協議

•    可連接多達127個CANopen參與設備（節點）

•    多達512個CAN消息可配置（Layer 2）

•    SAE J1939協議（Layer 2）

•    高達1Mbps的CAN總線通訊速率

•    通過GSDML文件方便配置，無需處理塊或參數化軟件

•    每CANopen從站多達16 PDO數據交換

•    SDO通訊、緊急信息、設備心跳監測和節點保護

•    全面的診斷功能

•    3個雙色指示燈

•    USB接口可在線診斷及固件更新

•    DIN導軌安裝

【訂貨數據】

【技術數據】
