1、485接口（4芯航插）：1-485 A；2-485B；3-電源+；4-GND。

2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。

3、模擬量接口（6芯航插）：1-485 A；2-485B；3-4-20mA +；4-4-20mA -；5-電源+；6-GND

四芯航插示意圖                                     6芯航插示意圖

五、儀器安裝和校準

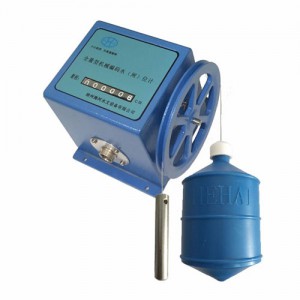

  （1）、將儀器用4個M4×20螺釘固定在工作平臺上。使浮子、平衡錘與測井內壁保持一定距離。

  （2）、將Φ0.8mm不銹鋼絲繩的一頭從工作平臺上方穿過平衡錘過線孔。

  （3）、將重錘與鋼絲繩固定、鎖緊，然后將平衡錘慢慢沉放至井底。

  （4）、將鋼絲繩的另一端繞于水位輪的“V”型槽中，并預留長1.2米，剪斷。

  （5）、將鋼絲繩穿過浮子過線孔，將鋼絲繩與浮子懸吊帽固定、并在懸吊帽中塞入橡膠墊，然后將浮子帽與浮子擰緊。

  （6）、將浮子慢慢沉放入測井，直至接觸水面為止。

  （7）、檢查上述（1）至（7）步驟，如一切正常，可緊固水位輪的兩個緊固螺釘。

  （8）、校準：用手指輕輕地將鋼絲繩提起，使其稍離開水位輪，然后轉動水位輪，使機械計數器顯示數值與實際水位值相符，然后再緩慢放下鋼絲繩，使實際水位、機械顯示和上位接收裝置讀到的數據一致（允許機械顯示數與上位接收數相差一個字）。在現場或在觀察室觀測水位變化，如一切正常，即告儀器安裝和校準工作完成。

六、安裝使用及注意事項：

1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

2、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。

3、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。

4、電源線請選用屏蔽線或雙鉸線。

5、測井上方固定水位計安裝基板，并保證重錘及浮子自然下垂時不與基板發生摩擦�；�板與水位計固定之間的聯結孔位為78*114，4-ф4.5孔，用M4*20聯結螺釘。

6、測井選用直徑150mm的兩根（或一根直徑200mm以上的）PVC管或鋼管并排垂直安裝。

7、測井安裝應垂直，且測井內壁盡量光滑以免影響浮子及重錘上下自由移動，保證浮子及重錘不與測井壁發生摩擦。

8、在傳感器上方建一防雨箱。

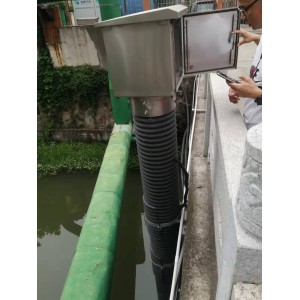

七、安裝示意如下圖：
