帶診斷顯示的總線連接器可以讓工程師更直觀的了解總線狀態，對各個總線節點的工作狀況一目了然。通過診斷顯示燈，方便判斷總線故障情況。

產品介紹

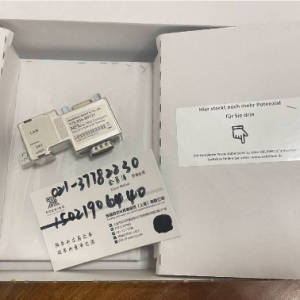

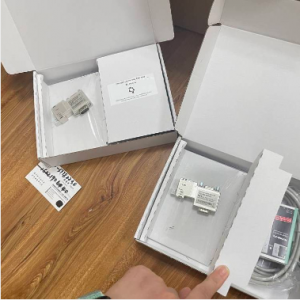

帶LED診斷顯示的Profibus總線連接器，可以讓用戶隨時查詢總線運行狀況，總線連接器上三個LED指示燈（藍色、綠色、橙色）顯示Profibus總線網絡節點和系統狀態。

藍色：總線通訊指示燈。顯示系統站點是否參與總線通訊，如系站點沒有連接（比如總線電纜斷裂，接口沒有接好等），藍色燈會熄滅；

綠色：信號傳輸指示燈。顯示系統是否在活動中，沒有信號傳輸時綠色燈會熄滅；

橙色：終端電阻指示燈。顯示連接器終端電阻是否正在接駁。

帶LED診斷顯示的總線連接器可以讓總線中的中斷錯誤、遺漏或不正確連接的終端電阻，以及有故障或連接失敗的總線站點被立即發現。

在無中繼補償?shù)臈l件下，可同時使用多至26只帶診斷顯示的總線連接器在同一總線系統中。

在無中繼補償?shù)臈l件下，可同時使用多至26只帶診斷顯示的總線連接器在同一總線系統中。

和其它總線連接器一樣，快速接線型總線連接器采用可靠的螺絲型接線端子，提供帶或不帶編程插口兩種型號�？焖俳泳�型總線連接器可進行快速安裝，省去不必要的剝線程序，連接Profibus總線電流至總線站點。
