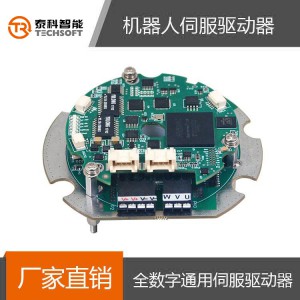

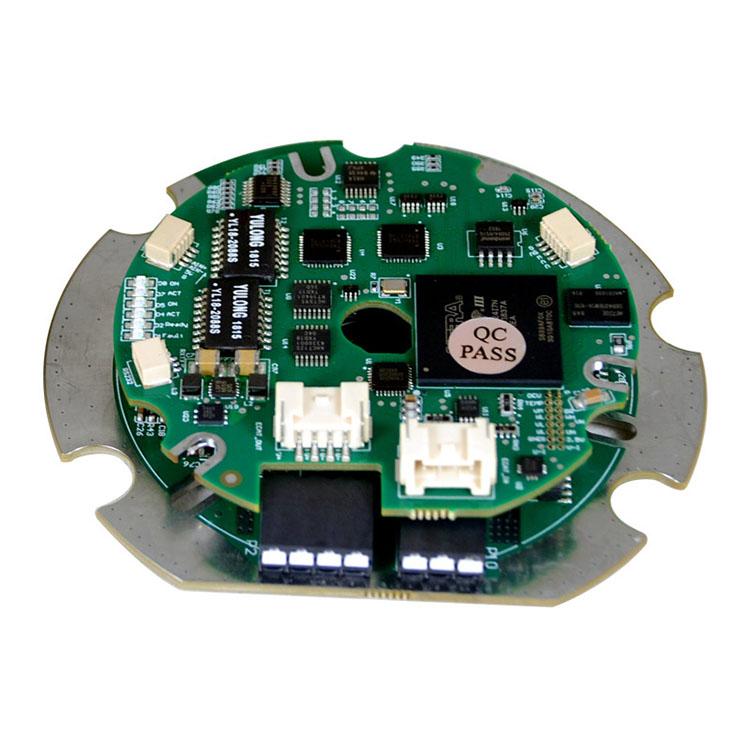

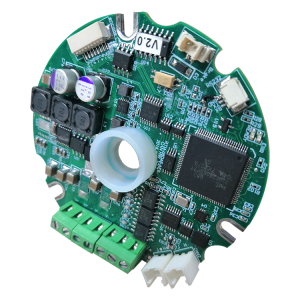

RDM協作機器人關節伺服驅動模塊是一款基于FPGA **技術開發而成的高性能、直流供電、結構**緊湊的全數字通用伺服驅動器，***大功率可達 1000W。通過EtherCAT/CANopen 總線控制伺服電機的位置、速度、轉矩，大大的降低了EtherCAT/CANopen 總線多軸系統中每一個節點的成本。

RDM驅動模塊作為一個EtherCAT/CANopen從站，以DSP-402的CoE 協議運行，支持位置/速度/轉矩周期同步、位置/速度/轉矩曲線、PVT、回原點模式。

通過 RS232 或 EtherCAT 通信接口與 PC 軟件，可以編程設置調整系統參數，升級固件，保存或讀取配置參數。

【規格參數表】

 【主要特性】

控制模式：

位置/速度/轉矩周期同步（CSP,CSV,CST）
運動序列、點到點、PVT
電子齒輪、凸輪
位置、速度、轉矩曲線控制模式
運行模式：
獨立可編程
或分布式網絡控制

控制命令：

CoE(CAN application layer over EtherCAT)/CANopen

獨立可編程控制：

簡單、直觀的編程工具
32 個可編程運動序列
可編程優先級，可由數字輸入或 32 個寄存器選擇與執行運動序列
通過 RS232 通信可訪問 32 個寄存器
可編程上電自動運行程序
可編程運動錯誤響應類型

包含以下標準運動控制功能：
運動（位置、速度、轉矩、凸輪、回原點）
等待（輸入、延時、位置、運動完成、參數或事件）
條件跳轉
設置增益、限制、跟蹤窗口
設置輸出、位置觸發輸出
使能或禁止驅動器
數學與邏輯運算
設置運行模式
設置、讀取參數變量
速度單級濾波

通信控制：

RS-232
EtherCAT/CANopen
輸入輸出：
1 數字量輸出用于控制抱閘
1 通用數字量輸出
1 通用數字量輸入口

反饋：

主編碼器：
松下增量編碼器（A 格式）
SSI，BISS（差分或單端）
EnDat,Absolute A
多摩川、松下***值編碼器 A
尼康、三洋***值編碼器 A

第 2 編碼器：
差分或單端正交增量編碼器，***大速率 5M line/s(4 倍頻后 20M)

 【Techmotion配置與監控軟件】

基于 Windows 操作系統
電機與傳感器參數配置
調整 PID 參數
試運行
示波器實時分析評估
錯誤報警記錄
參數狀態監控
靈活快捷，簡單易用

【機械尺寸外形圖】
