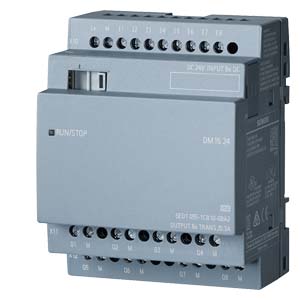

西門子 6ED1055-1CB10-0BA2 LOGO DM16 24 擴展模塊
6ED1055-1CB10-0BA2
LOGO! DM16 24, EXP. MODULE
-
產品信息細節
-
技術數據
-
CAx數據
 |
LOGO! DM16 24 擴展模塊， SV/E/A：24V DC/24V DC/變壓器， 8 數字輸入/8 數字輸出，4TE 用于徽標！8 |
| 安裝方式/安裝 |
| 安裝 |
在帽形軌道 35 mm 上，4 個部件單元寬度 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 對于信號“0” |
< 5 V DC |
| ● 對于信號“1” |
> 12 V DC |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
0.85 mA |
| ● 對于信號“1”，典型值 |
2 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
1.5 ms |
| — 從“1”到“0”時，***大值 |
1.5 ms |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 短路保護 |
是 |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.3 A |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 B 適用于居民區中的應用 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| FM 許可 |
是 |
| 根據 IEC 61131 標準開發 |
是 |
| 符合 VDE 0631 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C; ES03 以上：-20 °C |
| ● ***大值 |
55 °C |
| 尺寸 |
| 寬度 |
71.5 mm |
| 高度 |
90 mm |
| 深度 |
58 mm |
