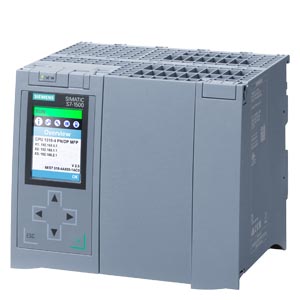

SIMATIC S7-1500，CPU Bundle 組成部分： CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0)， 包括C / C ++運行時間 OPC UA 運行系統許可證， 內存 6 MByte，用于 程序和 60MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：PROFINET 基礎服務， 第 4 個接口：PROFIBUS， 1 ns Bit-Performance， SIMATIC 存儲卡(***小 2 GB) 必要 |
| 一般信息 |
| 產品類型標志 |
CPU 1518-4 PN/DP MFP |
| 硬件功能狀態 |
FS03 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是; 分布式和集中式；帶***小組織塊，6 個 125 µs 循環（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V15（固件 V2.5）及以上版本 |
| 配置控制 |
| 通過數據組 |
是 |
| 顯示 |
| 屏幕對角線 [cm] |
6.1 cm |
| 操作元件 |
| 按鍵數量 |
6 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
1.7 A |
| 耗用電流，***大值 |
2 A |
| 接通電流，***大值 |
2.7 A; 額定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
12 W |
| 來自背板總線的功耗（達到均衡） |
35 W |
| 功率損失 |
| 功率損失，典型值 |
29 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
6 Mbyte |
| ● 集成（用于數據） |
60 Mbyte |
| ● 集成（用于 CPU Runtime 的 CPU 功能庫） |
50 Mbyte; 提示：“CPU 的 CPU 函數庫”是用于用戶程序的 C/C++ 模塊，通過 SIMATIC ODK 1500S 或 Target 1500S 創建 |
| 用于輔助功能的工作存儲器 |
| ● 集成的（用于 C/C++ 運行系統應用） |
1 024 Mbyte |
| ● 可用（適用于 Linux 運行時應用程序） |
1 Gbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte; 存儲卡容量必須至少有 2 GB |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
1 ns |
| 對于字運算，典型值 |
2 ns |
| 對于定點運算，典型值 |
2 ns |
| 對于浮點運算，典型值 |
6 ns |
| CPU-組件 |
| 元素?cái)?shù)量（總數） |
20 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
16 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
1 Mbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
1 Mbyte |
| OB |
| ● 容量，***大值 |
1 Mbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 帶***小組織塊，3 個 100 µs 循環 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
3 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
| ● 每個優先等級 |
24 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計數器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| S7 時間 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計時器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
768 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器：700 KB |
| 擴展的保留數據范圍（包括時間、計數器、標記），***大值 |
20 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時 |
| 標記 |
| ● 容量，***大值 |
16 kbyte |
| ● 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
| 數據組件 |
| ● 可調整剩磁 |
是 |
| ● 預設剩磁 |
否 |
| 本地?cái)?shù)據 |
| ● 每個優先等級，***大值 |
64 kbyte; 每個塊***大 16 KB |
| 地址范圍 |
| IO 模塊數量 |
16 384; 模塊 / 子模塊的***大數量 |
| 外設地址范圍 |
| ● 輸入端 |
32 kbyte; 所有輸入端位于過程映像內 |
| ● 輸出端 |
32 kbyte; 所有輸出端位于過程映像內 |
| 每個集成的 IO 子系統 |
| — 輸入端（容量） |
32 kbyte; ***大 32 kB，通過 X1；***大 8 kB 通過 X2 或 X4 |
| — 輸出端（容量） |
32 kbyte; ***大 32 kB，通過 X1；***大 8 kB 通過 X2 或 X4 |
| 每個 CM / CP |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 分量過程映像 |
| ● 分量過程映像數量，***大值 |
32 |
