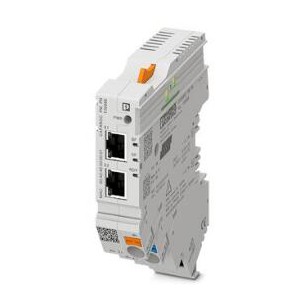

電源模塊帶PROFINET接口，用于為CAPAROC設備斷路器系統供應12 V DC或24 V DC。額外的系統接口可用于與電源進行通信。適用于通過CAPAROC匯流條進行DIN導軌安裝。

產品詳情

技術數據

說明

概述
注意事項	LABS釋放——符合測試規范VW PV 3.10.7:2005-0
	接線時，請確保CAPAROC模塊未因拉力脫落。模塊須緊密相鄰。

產品屬性

電氣特性

連接數據

接口

系統屬性

PROFINET
設備功能	PROFINET-IO設備
規范	PROFINET-IO RT/IRT, Spec. 2.x
Conformance Class	Conformance-Class C
冗余	MRP (Media Redundancy Protocol)

LED信號

連接 X1 LED綠燈	閃爍 (連接)
連接 X1 LED黃燈	閃爍 (流量)
連接 X2 LED綠燈	閃爍 (連接)
連接 X2 LED黃燈	閃爍 (流量)
PROFINET總線故障 (BF) LED紅燈	閃爍 (連接狀態不可用)
	閃爍 (連接狀態正常，與PROFINET控制器之間沒有通信連接)
	關 (與PROFINET控制器之間建立有效通信連接)
PROFINET群組錯誤 (SF) LED紅燈	閃爍 (PROFINET錯誤)
PROFINET群組錯誤 (SF) LED紅燈	關 (無PROFINET錯誤)
PROFINET準備就緒 (RDY) LED綠燈	閃爍 (操作正確)
	閃爍 (等待應用程序啟動)
	關 (操作不正確)
電源 (PWR) LED綠燈	閃爍 (供電電壓)
電源 (PWR) LED紅燈	閃爍 (額定范圍外的電源電壓)

尺寸

材料規格

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-30 °C ... 50 °C
環境溫度（存放/運輸）	-40 °C ... 70 °C
海拔	≤ 4000 m (平均海拔（標準海拔零點以上）)
濕度測定	96 h, 95 % RH, 40 °C
沖擊力（運行）	30g (11 ms周期，半正弦沖擊脈沖，符合IEC 60068-2-27標準)
沖擊力（運行）	25g (持續6 ms，符合IEC 60068-2-27標準的半正弦沖擊脈沖，持續沖擊)
振動（操作）	5g (10 ... 150 Hz/10次/軸/X、Y、Z)

認證數據

UL認證
標識	UL/C-UL Listed UL 508
	UL 121201 Class I, Division 2, Groups A, B, C, D, T4A

標準和規范

安裝

安裝類型	可插接在CAPAROC CR…匯流條上
